Wybór komina do pieca gazowego kondensacyjnego ma duży wpływ na bezpieczeństwo i prawidłowe działanie całej instalacji. Jak już zgłębiasz temat, sprawdź przepisy i zasady bezpieczeństwa dotyczące czyszczenia komina gazowego. W artykule wyjaśniam, jaki system kominowy sprawdzi się przy takim urządzeniu, na co zwrócić uwagę przy jego doborze i jak uniknąć typowych błędów. Podpowiadam też, dlaczego znaczenie mają między innymi odporność na wilgoć, szczelność oraz zgodność komina z wymaganiami producenta kotła.
- Dobór komina rozpocznij od dokumentacji kotła.
- Wybierz szczelny system odporny na kwaśny kondensat.
- Dopasuj średnicę i długość do trasy oraz liczby kolan.
- Stosuj elementy jednego, certyfikowanego systemu.
- Zapewnij prawidłowy spadek i odpływ skroplin.
- Wylot przez ścianę stosuj tylko zgodnie z przepisami.
- Montaż i kontrole powierz specjalistom.

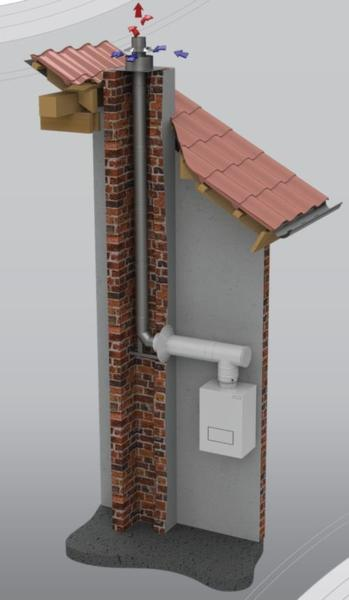

System powietrzno-spalinowy dobiera się do rodzaju kotła i jego dokumentacji technicznej. Odwiedź inny wpis, w którym też była o tym mowa. Kocioł kondensacyjny z zamkniętą komorą pobiera powietrze z zewnątrz, a spaliny usuwa wentylatorem. Dlatego przewód musi być szczelny i odporny na ciśnienie oraz kwaśny kondensat o pH około 3,5–5. Źle dobrany system może powodować błędy pracy, awarie i problemy z odbiorem kominiarskim.
Najczęściej stosuje się układ koncentryczny „rura w rurze”: wewnętrzna rura odprowadza spaliny, a przestrzeń między rurami doprowadza powietrze. Popularne średnice to 60/100 mm i 80/125 mm. Pierwsza sprawdza się zwykle przy krótkiej trasie i kotle o mocy około 24–30 kW, druga — przy dłuższym przewodzie. Przy nietypowym układzie budynku lub długiej trasie warto rozważyć system rozdzielny, zazwyczaj 80/80 mm. Dobór należy zacząć od sprawdzenia DTR kotła, która określa dopuszczalne średnice, długości i liczbę kolan.
Bezpieczne odprowadzanie spalin: właściwe materiały i montaż mają znaczenie
Do odprowadzania kondensatu służą systemowe przewody z polipropylenu, stali kwasoodpornej lub specjalnej ceramiki. Nie zastępuj ich rurami kanalizacyjnymi ani niezabezpieczonym kanałem murowanym. W istniejącym kominie można zamontować odporny wkład, a w nowym budynku poprowadzić przewód pionowo ponad dach. Wyrzut przez ścianę dopuszczają przepisy tylko w określonych warunkach, między innymi dla wybranych budynków i kotłów o mocy do 21 kW. Przed montażem sprawdź aktualne wymagania oraz odległości od okien i drzwi.
Na działanie instalacji wpływają także jej długość, liczba kolan i spadek przewodu. Poziomy odcinek prowadź zwykle ze spadkiem w stronę kotła, zgodnie z instrukcją systemu, aby kondensat spływał do syfonu. Nie łącz elementów różnych producentów, ponieważ ich połączenia mogą nie zapewniać szczelności. Dobór i montaż powierz instalatorowi, a drożność oraz stan przewodu regularnie kontroluj.
Jak krok po kroku dobrać komin do kotła kondensacyjnego
Dobór komina zacznij od wymagań kotła i warunków w budynku. Następnie wybierz system, sprawdź trasę przewodu i zaplanuj odpływ kondensatu. Nie kieruj się wyłącznie ceną ani średnicą.
- Sprawdź dokumentację kotła i warunki w budynku. Odczytaj dopuszczalne układy powietrzno-spalinowe, średnice, maksymalną długość przewodu i konfiguracje kolan. Z kominiarzem ustal, czy możesz wykorzystać istniejący szacht i gdzie umieścić wylot spalin.
- Wybierz system odprowadzania spalin. Układ koncentryczny „rura w rurze” odprowadza spaliny i doprowadza powietrze; rozdzielny wykorzystuje osobne przewody. W istniejącym kominie możesz zamontować wkład spalinowy, jeśli zostanie miejsce na doprowadzenie powietrza. Do krzywego szachtu rozważ przewód elastyczny, a przy kilku kotłach — zaprojektowany dla nich układ kaskadowy.
- Dopasuj materiał i średnicę do warunków pracy. Wybierz przewód odporny na kwaśny kondensat i przystosowany do pracy kotła z wentylatorem, często pod nadciśnieniem. Stosuje się certyfikowane systemy z polipropylenu, stali kwasoodpornej lub odpowiedniej ceramiki. Typowe średnice to 60/100 i 80/125 mm dla systemów koncentrycznych oraz często 80/80 mm dla rozdzielnych. Ostateczny dobór zależy jednak od kotła, długości trasy i liczby kolan. Nie używaj zwykłej rury kanalizacyjnej.

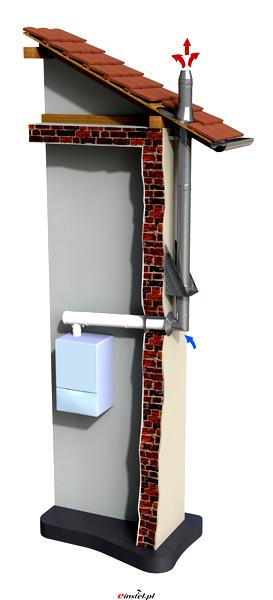

- Sprawdź trasę, długość i miejsce wylotu. Uwzględnij opory kolan i limity producenta kotła. Wylot przez ścianę stosuj tylko wtedy, gdy pozwalają na to przepisy i spełnione są wymagania dotyczące mocy kotła, rodzaju budynku oraz odległości od okien, drzwi i terenu. W przeciwnym razie wyprowadź przewód ponad dach. Sprawdź też wymaganą wysokość wylotu oraz jego odległość od dachu i przeszkód.
- Zaplanuj odpływ kondensatu i szczelne połączenia. Ułóż przewody ze spadkiem wymaganym przez producenta, w stronę kotła, aby skropliny trafiały do syfonu, a następnie do kanalizacji. Jeśli odpływ znajduje się wyżej niż kocioł, zastosuj pompkę do kondensatu. Używaj elementów jednego systemu, oryginalnych uszczelek i zalecanych środków montażowych — mieszanie komponentów może powodować nieszczelności i utrudnić odbiór.
- Zleć kontrolę przed uruchomieniem. Przed montażem oczyść stary szacht i sprawdź jego drożność, uszkodzenia oraz zanieczyszczenia, które mogłyby dostać się do kotła. Po instalacji poproś instalatora o kontrolę połączeń, odpływu kondensatu i działania układu, a kominiarza — o ocenę zgodności i możliwości kontroli. Zlecaj też okresowe przeglądy. Zapach spalin, wycieki, częste błędy kotła lub spadek jego wydajności wymagają szybkiej interwencji specjalisty.
Materiały odporne na kwaśny kondensat
Para wodna ze spalin skrapla się w przewodzie, tworząc kondensat o pH około 3,5–5,0. Taka ciecz niszczy zwykłą stal, zaprawę murarską i niezabezpieczoną cegłę, dlatego przewód musi wytrzymać wilgoć i działanie kwasów. W instalacjach kotłów kondensacyjnych stosuje się stal kwasoodporną, specjalną ceramikę lub polipropylen przeznaczony do systemów spalinowych.
Stal nierdzewna, na przykład gatunek 1.4404, dobrze znosi kontakt ze skroplinami i zapewnia wytrzymałość mechaniczną. Ceramika kwasoodporna sprawdza się we wkładach i prefabrykowanych kominach, natomiast certyfikowany polipropylen jest lekki, łatwy w montażu i przystosowany do typowych temperatur pracy kotłów kondensacyjnych, sięgających często około 120°C. Nie używaj rur kanalizacyjnych z PVC ani zwykłej stali ocynkowanej — mogą korodować, odkształcać się lub tracić szczelność.
Bezpieczny odpływ skroplin chroni kocioł przed awarią
Wybierz szczelny przewód zgodny z dokumentacją kotła i dopuszczony do pracy w wymaganym układzie ciśnienia. Połączenia wykonaj za pomocą systemowych uszczelek, a poziome odcinki poprowadź ze spadkiem w stronę kotła, by kondensat trafiał do syfonu i nie zalegał w rurach. Skropliny odprowadź do kanalizacji albo — gdy odpływ znajduje się wyżej — zastosuj pompę. Na zewnątrz zabezpiecz instalację przed zamarzaniem.
Średnicę, długość i przebieg przewodu dobierz do mocy urządzenia, liczby kolan i zaleceń producenta, ponieważ każde dodatkowe załamanie zwiększa opory przepływu. Podczas modernizacji starego komina sprawdź i oczyść szacht, a następnie zamontuj odporny wkład, by kwaśny kondensat nie niszczył cegły. Regularnie kontroluj szczelność i drożność instalacji — dzięki temu wcześnie wykryjesz zużyte uszczelki, zacieki i uszkodzenia, zanim doprowadzą do awarii kotła.

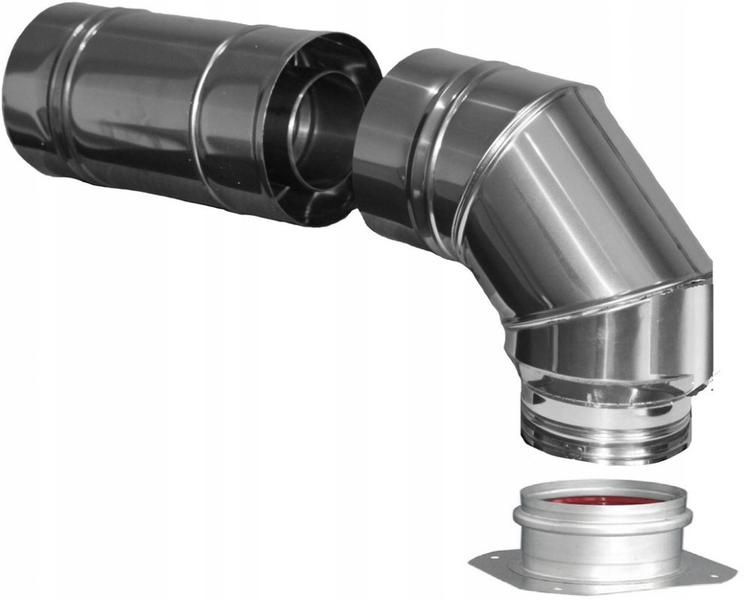

Średnica i długość przewodu zgodne z dokumentacją producenta
Średnicę i długość przewodu spalinowego dobierz zgodnie z dokumentacją techniczną kotła. Producent podaje dopuszczalne średnice, maksymalną długość oraz możliwe układy rur, na przykład współosiowe 60/100 mm lub 80/125 mm. Parametry zależą m.in. od mocy urządzenia, konstrukcji wentylatora i sposobu odprowadzania spalin.
Uwzględnij całą trasę przewodu, nie tylko odległość od kotła do wylotu. Kolana i zmiany kierunku zwiększają opory przepływu, dlatego producent może podawać długość rzeczywistą lub równoważną. Zbyt długi przewód utrudnia pracę wentylatora i może wywołać błędy kotła, a niewłaściwa średnica zakłóca przepływ powietrza i spalin. Również przewymiarowanie może pogorszyć parametry pracy.
Niepozorne połączenie może przesądzić o szczelności przewodu
Wybierz elementy przeznaczone do kotłów kondensacyjnych, odporne na kwaśny kondensat i szczelne zgodnie z wymaganiami producenta. Zastosuj oryginalne uszczelki, prawidłowo połącz części i zapewnij spadek, który odprowadzi skropliny do kotła. Nie łącz elementów z różnych systemów: pozornie pasujące części mogą różnić się wymiarami i uszczelnieniami, co grozi nieszczelnością.
Bezpieczny przewód spalinowy zaczyna się od właściwego doboru, a kończy na starannym montażu. Warto sprawdzić każdy element trasy przed uruchomieniem kotła.
Przed doborem sprawdź instrukcję kotła i uwzględnij każde kolano, odcinek poziomy oraz zakończenie przewodu. Jeśli trasa przekracza dopuszczalne wartości, poproś instalatora lub serwisanta o ocenę zamiast samodzielnie zmieniać średnicę czy układ rur. Zgodność z dokumentacją ogranicza ryzyko usterek, problemów przy odbiorze i utraty gwarancji.
Wskazówka: sprawdź, czy dokumentacja podaje maksymalną długość przewodu rzeczywistą czy równoważną — w tej drugiej każdy łuk i kolano „zużywa” część dopuszczalnego limitu.
Najczęstsze błędy montażowe i sposoby ich uniknięcia
Lista wskazuje najczęstsze błędy przy montażu przewodu powietrzno-spalinowego kotła kondensacyjnego oraz sposoby na uniknięcie awarii, nieszczelności i problemów z odbiorem instalacji.
- Dobór komina bez sprawdzenia dokumentacji kotła. Na podstawie dokumentacji techniczno-ruchowej urządzenia dobierz system, średnicę, maksymalną długość i układ przewodów. Uwzględnij też liczbę kolan oraz długość równoważną. Przekroczenie limitów może zakłócić pracę kotła i unieważnić gwarancję.
- Nieodpowiedni lub niekompatybilny materiał. Wybierz przewód odporny na kwaśny kondensat i przystosowany do warunków pracy określonych przez producenta, w tym nadciśnienia. Nie stosuj rur kanalizacyjnych ani przypadkowych elementów. Ponadto nie łącz części różnych systemów, bo połączenia mogą stracić szczelność.
- Nieprawidłowy spadek przewodu. Odcinki poziome montuj ze spadkiem w kierunku kotła, zgodnie z instrukcją systemu — często wynosi on około 3%. Nieprawidłowy spadek sprzyja zaleganiu kondensatu, ogranicza przepływ i może powodować błędy kotła, przecieki lub uszkodzenia instalacji.
- Nieszczelne lub źle wykonane połączenia. Stosuj oryginalne uszczelki i zalecane środki poślizgowe. Rury docinaj prostopadle, a ich krawędzie wygładzaj, aby nie uszkodzić uszczelnień. Po montażu sprawdź szczelność całego układu.
- Brak prawidłowego odprowadzenia kondensatu. Kwaśne skropliny muszą swobodnie spływać do syfonu i odpływu. Jeśli odpływ znajduje się powyżej kotła, zastosuj pompę do skroplin. Z kolei przewód odprowadzający skropliny na zewnątrz zabezpiecz przed zamarzaniem.
- Niedostosowanie starego szachtu kominowego. Przed montażem wkładu sprawdź stan i drożność komina, najlepiej z pomocą kominiarza. W razie potrzeby zleć czyszczenie mechaniczne i inspekcję kamerą. Dobierz i ustabilizuj wkład, a także upewnij się, że szacht nie ogranicza dopływu powietrza.
- Brak rewizji, dostępu do kontroli lub zabezpieczeń. Zapewnij możliwość inspekcji i czyszczenia przewodu, a przejścia przez ściany i dach starannie uszczelnij. Zastosuj też zakończenie chroniące przed deszczem i wiatrem, zgodne z systemem oraz zaleceniami producenta.
- Nieprawidłowe wyprowadzenie spalin i pominięcie przepisów. Wyrzut przez ścianę dopuszczają przepisy tylko w określonych przypadkach, zależnie m.in. od rodzaju budynku, mocy kotła i odległości od okien oraz drzwi. W pozostałych sytuacjach wyprowadź przewód ponad dach. Wymagania sprawdź przed montażem z projektantem lub kominiarzem.
- Rezygnacja z kontroli po montażu. Po zakończeniu prac sprawdź działanie kotła, drożność i szczelność przewodu oraz odpływ skroplin. Regularne przeglądy instalacji i kotła pomogą wcześnie wykryć uszkodzone uszczelki, zanieczyszczenia, pęknięcia i oznaki cofania się spalin.
