Dobór średnicy rur zaczynam od określenia zapotrzebowania na ciepło w każdym pomieszczeniu, a nie od mocy kotła czy pompy ciepła. A skoro o tym mówimy to Sprawdź, jak dobrać głębokość fundamentu pod pompę ciepła. Następnie uwzględniam moc źródła, odległość do najdalszego grzejnika lub pętli podłogówki, temperaturę zasilania oraz planowany przepływ wody. Na przykład przy parametrach grzejnikowych 70/50°C różnica temperatur wynosi 20 K, dlatego instalacja musi dostarczyć odpowiednią ilość wody, by grzejnik oddał wymaganą moc. W domowych układach CO typowe średnice rur wynoszą orientacyjnie 16–25 mm, jednak właściwy wymiar zależy od obliczeń dla konkretnego odcinka.
- Dobieraj średnicę rur na podstawie projektu i obliczeń przepływu, uwzględniając zapotrzebowanie pomieszczeń, długość przewodów, źródło ciepła oraz opory instalacji.
- Wybór materiału dopasuj do temperatury, ciśnienia i sposobu montażu. Miedź i stal sprawdzają się w wymagających warunkach, a PEX, PERT, PB i PP-R są lekkie, odporne na korozję i popularne w nowoczesnych instalacjach.
- Do ogrzewania podłogowego wybieraj rury przeznaczone do tego zastosowania, najlepiej z barierą antydyfuzyjną EVOH lub warstwą aluminiową. Ogranicz liczbę połączeń ukrytych pod posadzką.
- Sprawdź parametry konkretnego systemu i stosuj zalecane przez producenta metody łączenia, mocowania oraz kompensacji rozszerzalności cieplnej.
- Zaizoluj przewody tam, gdzie mogłyby tracić ciepło, szczególnie w nieogrzewanych pomieszczeniach i na trasach zewnętrznych. Rury z tworzyw chroń także przed promieniowaniem UV.
- Przed zakryciem instalacji wykonaj próbę ciśnieniową i sprawdź szczelność. Prawidłowy montaż, regulacja przepływów oraz dbałość o jakość wody pomagają zapewnić równomierne ogrzewanie i trwałość układu.
Jeśli średnica jest za mała, rosną opory przepływu i spadek ciśnienia, przez co dalsze grzejniki mogą grzać słabiej, a w rurach może pojawić się szum. Z kolei przewymiarowane rury nie zawsze poprawiają działanie instalacji: zwiększają koszt materiałów i ilość wody w układzie, a na długich trasach mogą też powodować większe straty ciepła. Dlatego nie dobieram rur „na oko” ani nie stosuję jednej średnicy w całym domu. Projektant powinien stopniować przekroje, uwzględniając wymagany przepływ, długość przewodów oraz opory kształtek i armatury.
Ciepło bez strat: liczą się materiał rur i staranny montaż
Ważny jest także materiał rury, ponieważ ta sama średnica zewnętrzna nie zawsze oznacza taki sam przekrój wewnętrzny. Miedź i stal dobrze znoszą wysokie temperatury, natomiast popularne rury PEX, PERT i PP-R są lekkie oraz odporne na korozję. Wiele systemów CO pracuje przy ciśnieniu do około 10 barów, ale przed wyborem sprawdzam parametry konkretnego produktu. Przy rurach z tworzyw uwzględniam rozszerzalność cieplną, a w rurach wielowarstwowych lub PEX z barierą EVOH — ochronę przed przenikaniem tlenu. Ponadto izoluję przewody, by ograniczyć straty ciepła, szczególnie na odcinkach poza ogrzewanymi pomieszczeniami.
Po montażu wykonuję próbę ciśnieniową i reguluję przepływy. Nawet właściwie dobrane średnice nie zapewnią poprawnej pracy, jeśli instalacja będzie nieszczelna lub źle wyregulowana. Dlatego trzymam się projektu, który określa średnice kolejnych odcinków i zapewnia odpowiedni przepływ do każdego odbiornika. Dzięki temu ciepło dociera równomiernie, a pompa obiegowa nie musi pracować intensywniej, niż to konieczne.
Jak dobrać trwałe rury do instalacji centralnego ogrzewania
Wybierając rury do CO, dopasuj materiał i średnicę do źródła ciepła oraz parametrów pracy całego systemu. Uwzględnij również montaż, izolację i ochronę instalacji. Kieruj się projektem, a nie wyłącznie ceną rur.
- Dopasuj materiał do temperatury i źródła ciepła. Miedź i stal dobrze znoszą wysoką temperaturę oraz ciśnienie, dlatego sprawdzają się w wymagających układach. Miedź jest trwała i odporna na korozję, ale kosztowna oraz wrażliwa na jakość wody. Stal wytrzymuje obciążenia mechaniczne, lecz może rdzewieć, więc wymaga starannego montażu i konserwacji. Z kolei w wielu nowoczesnych instalacjach, zwłaszcza niskotemperaturowych i podłogowych, sprawdzają się tworzywa, takie jak PEX, PERT lub PB.
- Wybierz rury z tworzywa odpowiednie do CO. PEX jest elastyczny i odporny na naprężenia, dzięki czemu łatwiej poprowadzisz go z mniejszą liczbą kolanek. PERT ogranicza rozszerzalność cieplną, natomiast PP-R jest ekonomiczny, ale wymaga zgrzewania i uwzględnienia wydłużeń, np. przez warstwę stabilizującą lub kompensację. Nie używaj do ogrzewania odmian polietylenu przeznaczonych wyłącznie do zimnej wody. Zawsze sprawdź dopuszczalną temperaturę i ciśnienie danego systemu.
- Dobierz średnicę na podstawie projektu. Nie stosuj jednej średnicy w całej instalacji ani nie wybieraj jej wyłącznie na podstawie popularnego zakresu 16–25 mm. Wymagany przekrój zależy m.in. od mocy źródła ciepła, odległości od odbiorników, ich zapotrzebowania na ciepło oraz temperatury zasilania. Zbyt mała średnica może wywołać hałas, ograniczyć przepływ i niedogrzewać grzejniki, a zbyt duża zwiększa koszt oraz ilość wody w układzie. Projekt powinien zapewnić odpowiedni przepływ i równomiernie ogrzać pomieszczenia.
- Uwzględnij rozszerzalność i sposób montażu. Rury z tworzyw wydłużają się pod wpływem ciepła bardziej niż metalowe, dlatego na dłuższych odcinkach zaplanuj punkty stałe i kompensację. PEX łącz zgodnie z systemem producenta, np. za pomocą złączek zaprasowywanych lub wciskanych, natomiast PP-R najczęściej zgrzewaj. Ponadto ogranicz liczbę połączeń w trudno dostępnych miejscach, a pod posadzką prowadź pętle bez ukrytych złączek.
- Zadbaj o barierę tlenową i izolację. W przypadku rur z tworzyw wybieraj modele z barierą antydyfuzyjną EVOH lub wkładką aluminiową. Takie rozwiązanie ogranicza przenikanie tlenu do instalacji i pomaga chronić metalowe elementy, np. kocioł czy grzejniki, przed korozją. Zaizoluj przewody narażone na straty ciepła, a rury z tworzywa osłoń przed promieniowaniem UV. Jeśli prowadzisz przewody na zewnątrz, rozważ rury preizolowane, które ograniczają straty ciepła i zapewniają ochronę mechaniczną.
- Sprawdź zgodność materiałów i jakość wykonania. Łączenie różnych metali może sprzyjać korozji elektrochemicznej, dlatego dobierz materiały i armaturę tak, by tworzyły spójny układ. Montaż powierz fachowcowi, a przed zakryciem rur przeprowadź próbę ciśnieniową i sprawdź szczelność. Dbaj także o jakość wody, regularnie odpowietrzaj instalację i usuwaj osady, ponieważ korozja, kamień kotłowy i zatory ograniczają przepływ oraz obniżają sprawność ogrzewania.
| Materiał lub rozwiązanie | Typowe parametry i dane | Zalety | Ograniczenia i wymagania | Zastosowanie i wskazówki |
|---|---|---|---|---|
| Miedź | Przewodność cieplna ok. 407 W/(m·K); gęstość ok. 8,89 g/cm³; żywotność może sięgać ok. 50–100 lat, zależnie od jakości wody, projektu i montażu. | Odporność na wysoką temperaturę i ciśnienie; trwałość; mała rozszerzalność cieplna; możliwość prowadzenia instalacji natynkowej. | Wyższy koszt materiału; wymaga właściwej jakości wody; przy łączeniu różnych metali trzeba uwzględnić ryzyko korozji elektrochemicznej. Montaż przez lutowanie lub zaprasowywanie. | Instalacje grzejnikowe i modernizowane, także w miejscach narażonych na uszkodzenia. Dobór średnic i kolejności materiałów powinien wynikać z projektu. |
| Stal czarna | Przewodność cieplna ok. 53 W/(m·K); gęstość ok. 7,85 g/cm³. Rzeczywista trwałość zależy m.in. od dostępu tlenu, jakości wody i konserwacji. | Duża sztywność i odporność mechaniczna; możliwość pracy w wymagających warunkach temperaturowych; często niższy koszt zakupu niż miedzi. | Podatność na korozję i osadzanie zanieczyszczeń; cięższy i bardziej pracochłonny montaż; typowe metody łączenia to spawanie i gwintowanie. | Może być stosowana w instalacjach projektowanych z uwzględnieniem jej właściwości. W układach otwartych szczególnie ważna jest kontrola korozji, jakości wody i osadów. |
| Stal ocynkowana | Stalowa rura z powłoką cynkową; parametry pracy zależą od konkretnego systemu i dokumentacji producenta. | Powłoka cynkowa zapewnia ochronę powierzchni w warunkach, do których produkt został przeznaczony. | Nie należy zakładać jej przydatności do każdego układu CO. Zastosowanie trzeba potwierdzić w dokumentacji producenta i projekcie; typowe łączenie jest gwintowane. | Dobierać wyłącznie po sprawdzeniu dopuszczeń dla konkretnego zastosowania, temperatury i czynnika grzewczego. |
| PEX | Polietylen sieciowany; wybrane systemy są dopuszczone do pracy do ok. 95°C, ale maksymalna temperatura i ciśnienie zależą od klasy zastosowania, wymiaru oraz producenta. Typowa deklarowana trwałość instalacji to ok. 50 lat przy prawidłowych warunkach pracy. | Elastyczność; odporność na korozję; mała masa; możliwość prowadzenia długich odcinków w zwoju i ograniczenia liczby połączeń. | Wydłużenia cieplne są większe niż w metalach; wymagane są właściwe podpory, kompensacja i ochrona przed UV. Połączenia wykonuje się systemowymi złączkami, np. zaprasowywanymi. | Popularny wybór do instalacji grzejnikowych i podłogowych. Do ogrzewania podłogowego wybierać rurę z barierą antydyfuzyjną, jeśli wymaga tego projekt i system. |
| PERT | Polietylen o podwyższonej odporności cieplnej; dopuszczalne parametry pracy są określone przez producenta i klasę zastosowania. | Elastyczność ułatwiająca układanie pętli; odporność na korozję; możliwość ograniczenia liczby kształtek. | Rozszerzalność cieplna i dopuszczalne temperatury zależą od konstrukcji rury. Nie każdą rurę PERT łączy się przez zgrzewanie — stosować wyłącznie metodę wskazaną przez producenta. | Stosowany w ogrzewaniu podłogowym i instalacjach niskotemperaturowych; należy sprawdzić obecność bariery tlenowej oraz zgodność z rozdzielaczem i złączkami. |
| Rura wielowarstwowa PEX/Al/PEX lub PERT/Al/PERT | Warstwa aluminium stabilizuje kształt i ogranicza wydłużenia; dopuszczalne ciśnienie i temperatura zależą od wymiaru oraz karty technicznej systemu. | Połączenie elastyczności tworzywa ze stabilnością warstwy metalowej; mniejsza rozszerzalność niż w rurach jednowarstwowych; warstwa aluminium stanowi barierę dla tlenu. | Wymaga kalibracji i narzędzi zgodnych z systemem; minimalny promień gięcia oraz sposób mocowania określa producent. Nie należy mieszać przypadkowych rur i złączek różnych systemów. | Do instalacji grzejnikowych, rozprowadzeń w przegrodach oraz podejść do odbiorników. Dobra opcja tam, gdzie ważne są stabilny kształt i szczelność dyfuzyjna. |
| Polipropylen PP-R | Przewodność cieplna tworzyw sztucznych jest znacznie niższa niż metali; dopuszczalne parametry pracy zależą od typu rury i klasy zastosowania. | Odporność na korozję; niewielka masa; łączenia wykonywane najczęściej przez zgrzewanie polifuzyjne. | Wydłużenia cieplne mogą być znaczne; dłuższe odcinki wymagają prawidłowego rozmieszczenia podpór i kompensacji. Rura jest sztywniejsza od PEX i PERT, a kształt zmienia się przy użyciu kształtek. | Może być stosowany w CO, jeśli rura ma właściwą klasę i parametry. Wybierać wersję stabilizowaną lub zaprojektować kompensację; chronić przed promieniowaniem UV. |
| Polibutylen PB | Elastyczne tworzywo przeznaczone do instalacji grzewczych w systemach o parametrach określonych przez producenta. | Giętkość ułatwia układanie pętli; odporność na korozję; niewielka masa i możliwość ograniczenia liczby połączeń. | Parametry temperatury, ciśnienia, promień gięcia i sposób łączenia różnią się między systemami; konieczna zgodność z dokumentacją producenta. | Może być używany w ogrzewaniu podłogowym, jeśli ma wymaganą barierę antydyfuzyjną i dopuszczenia do pracy w konkretnym układzie. |
| Bariera tlenowa EVOH | Warstwa polimerowa ograniczająca dyfuzję tlenu przez ściankę rury; skuteczność powinna być potwierdzona dokumentacją techniczną produktu. | Ogranicza dopływ tlenu do wody instalacyjnej, zmniejszając ryzyko korozji stalowych elementów, osadów i problemów z pracą pomp oraz źródła ciepła. | Nie zastępuje prawidłowego projektu, płukania ani kontroli jakości wody. Warstwa może ulec uszkodzeniu przy nieprawidłowym montażu; należy przestrzegać instrukcji producenta. | Istotna przy rurach z tworzyw sztucznych, zwłaszcza w zamkniętych układach CO z metalowymi elementami. Sprawdzać, czy bariera jest ciągła i przeznaczona do ogrzewania. |
| Bariera tlenowa z aluminium | Metalowa warstwa w rurze wielowarstwowej ogranicza przenikanie tlenu i stabilizuje przewód; grubość i konstrukcja zależą od produktu. | Łączy funkcję bariery dyfuzyjnej z ograniczeniem wydłużeń cieplnych; rura może zachowywać nadany kształt. | Połączenia i gięcie wymagają narzędzi oraz procedur przewidzianych dla danego systemu. | Stosowana m.in. w rurach wielowarstwowych do CO i ogrzewania podłogowego; sprawdzić zgodność elementów systemu. |
| Ogrzewanie podłogowe | Najczęściej wykorzystuje rury o średnicach zewnętrznych ok. 16–20 mm; rozstaw pętli często mieści się w zakresie ok. 10–20 cm, zależnie od projektu, obciążenia cieplnego i rodzaju posadzki. | Elastyczne rury PEX, PERT lub PB umożliwiają układanie długich pętli; ograniczenie połączeń pod posadzką zmniejsza liczbę potencjalnych miejsc nieszczelności. | Nie dobierać rozstawu ani długości pętli wyłącznie na podstawie wartości orientacyjnych. Wymagane są obliczenia przepływu, strat ciśnienia i mocy oraz próba szczelności przed zakryciem. | Stosować rurę przeznaczoną do ogrzewania podłogowego, najlepiej z barierą tlenową. Pętle prowadzić bez ukrytych połączeń i podłączać do rozdzielacza zgodnie z projektem. |
| Średnica rur w instalacji CO | W domowych instalacjach spotyka się m.in. średnice zewnętrzne ok. 16–25 mm, ale średnica właściwa zależy od przepływu, mocy, długości odcinka, materiału i oporów hydraulicznych. | Prawidłowy dobór zapewnia wymagany przepływ, równomierne ogrzewanie i ograniczenie hałasu oraz spadków ciśnienia. | Większa średnica zwiększa koszt i objętość wody w instalacji; zbyt mała może powodować niedogrzewanie odbiorników i nadmierne opory. Sama średnica zewnętrzna nie określa średnicy wewnętrznej. | Średnice oblicza projektant na podstawie mocy i przepływu. Wartości 16–25 mm są orientacyjne, a nie uniwersalnym wymiarem dla całego układu. |
| Parametry temperatury i ciśnienia | Wartości takie jak 10 bar lub 95°C występują w specyfikacjach wybranych rur, lecz nie można ich przypisać każdemu materiałowi ani każdej średnicy. Dla instalacji grzejnikowej spotyka się przykładowy parametr 70/50°C; różnica temperatur wynosi wtedy 20 K. | Znajomość parametrów pozwala dopasować rurę do kotła, pompy ciepła, grzejników lub podłogówki. | Maksymalna temperatura i ciśnienie zależą od czasu pracy, klasy zastosowania, wymiaru oraz dokumentacji producenta. Nie należy traktować wartości granicznych jako parametrów ciągłej eksploatacji. | Przed zakupem sprawdzić kartę techniczną i wymagania projektu dla konkretnej temperatury, ciśnienia oraz źródła ciepła. |
| Izolacja termiczna rur | Przewodność cieplna tworzyw sztucznych wynosi zwykle poniżej ok. 0,5 W/(m·K), stali ok. 53 W/(m·K), a miedzi ok. 407 W/(m·K). Izolacyjność samej rury nie zastępuje otuliny. | Ogranicza niepożądane oddawanie ciepła na trasie do odbiornika; pomaga utrzymać temperaturę czynnika i chroni przewody przed uszkodzeniami oraz kondensacją w odpowiednich zastosowaniach. | Skuteczność zależy od grubości, przewodności cieplnej izolacji, temperatury, średnicy rury, ciągłości warstwy i miejsca prowadzenia. Nie zakładać jednej grubości dla wszystkich instalacji. | Izolować odcinki, na których ciepło ma być transportowane, a nie oddawane do pomieszczenia. Dobierać otulinę do miejsca montażu i obowiązujących wymagań projektowych. |
| Izolacja PUR i płaszcz HDPE | W wybranych systemach rur preizolowanych podawana jest przewodność rdzenia PUR λ₅₀ = 0,0219 W/(m·K); wartość dotyczy konkretnego produktu i warunków pomiaru. | Pianka PUR ogranicza straty ciepła; zamkniętokomórkowa warstwa XPE może ograniczać wchłanianie wody; płaszcz HDPE zapewnia ochronę mechaniczną. | Podane parametry nie są uniwersalne dla wszystkich rur preizolowanych. Efekt zależy od konstrukcji, średnicy, długości i poprawności wykonania połączeń. | Rury preizolowane sprawdzają się m.in. na trasach zewnętrznych i między budynkami. Przy wyborze porównywać deklarowane straty ciepła, konstrukcję oraz instrukcję montażu. |
| Dobór i odbiór instalacji | Po montażu wykonuje się próbę ciśnieniową; ciśnienie i czas próby określa projekt, właściwa norma oraz producent systemu. | Wczesne wykrycie nieszczelności ogranicza ryzyko kosztownych napraw po zabudowaniu rur lub wykonaniu posadzki. | Nie stosować jednej uniwersalnej wartości ciśnienia próbnego. Instalację należy płukać, odpowietrzyć i uruchamiać zgodnie z procedurą dla zastosowanych materiałów. | Dokumentować próbę przed zakryciem przewodów; sprawdzić szczelność połączeń, poprawność mocowań, kompensację wydłużeń oraz zgodność z projektem. |

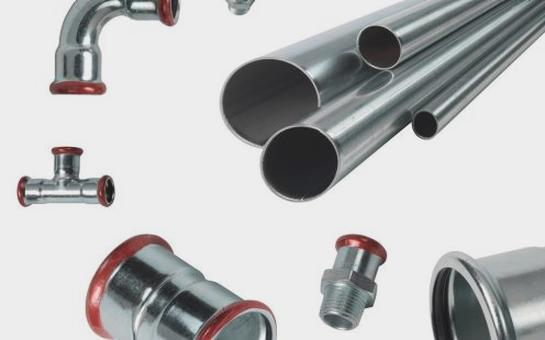

Miedź, stal czy tworzywo — który materiał sprawdzi się w twojej instalacji?
Wybierając rury do instalacji grzewczej, nie szukam materiału najlepszego w każdej sytuacji. Biorę pod uwagę źródło ciepła, temperaturę i ciśnienie pracy, długość oraz sposób prowadzenia przewodów, a także budżet. Rury przypominają krwiobieg domu: powinny dostarczać ciepło do grzejników lub podłogówki bez zbędnych strat, hałasu i awarii.

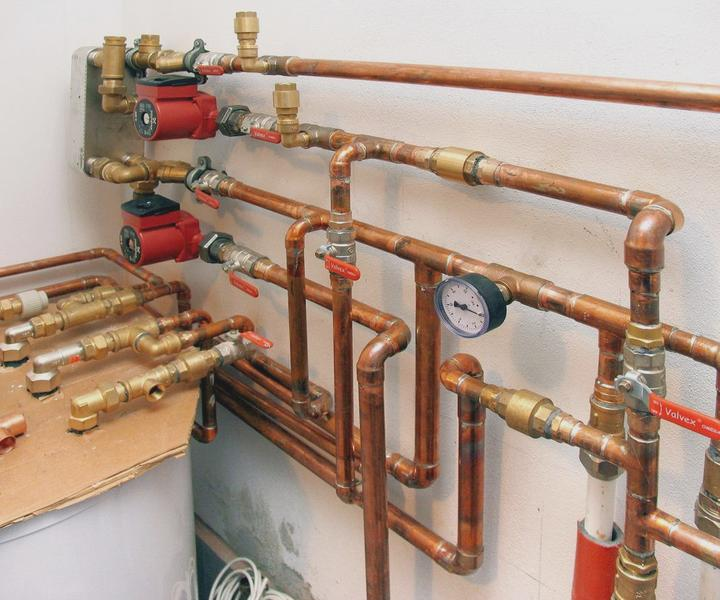

Miedź wybieram, gdy zależy mi na trwałości oraz odporności na wysoką temperaturę i ciśnienie. Rury łatwo giąć i łączyć przez lutowanie lub zaprasowywanie, a prawidłowo dobrane i zamontowane mogą służyć przez dziesięciolecia — szacowana żywotność sięga nawet około 100 lat. Miedź ogranicza też rozwój bakterii. Jej wadami są wyższy koszt oraz wrażliwość na jakość wody: nieodpowiednie pH lub wysokie stężenie chloru może zaszkodzić instalacji.
Stal wyróżnia się sztywnością i odpornością mechaniczną, dlatego nadal sprawdza się w układach wysokotemperaturowych i grawitacyjnych. Stal czarna dobrze znosi trudne warunki, ale może korodować, szczególnie w instalacjach otwartych, gdzie do wody przenika tlen. Rdza i osady stopniowo zwężają przewody, ograniczają przepływ i mogą powodować nieszczelności. Ponadto montaż przez spawanie lub gwintowanie jest zwykle bardziej pracochłonny niż przy użyciu tworzyw. Rur ocynkowanych nie stosuje się w instalacjach centralnego ogrzewania.
Elastyczne rury, mniej strat ciepła i instalacja na lata
PEX, PERT, PB i PP są lekkie, nie rdzewieją i słabo przewodzą ciepło. Przewodność cieplna tworzyw wynosi poniżej 0,5 W/mK, w porównaniu z około 53 W/mK dla stali i 407 W/mK dla miedzi. Dlatego tworzywa tracą mniej ciepła niż niezaizolowane rury metalowe. Są także ciche, odporne na osady i łatwe w transporcie; ich gęstość nie przekracza 1 g/cm³. Prawidłowo dobrana instalacja może służyć co najmniej 50 lat, ale zawsze sprawdzam parametry konkretnego systemu.
Do ogrzewania podłogowego najczęściej polecam PEX lub PERT. Ich elastyczność pozwala układać długie pętle i ograniczyć liczbę połączeń ukrytych pod posadzką. PEX dobrze znosi naprężenia oraz temperaturę do 95°C, a warianty wielowarstwowe z wkładką aluminiową zachowują kształt i mniej się wydłużają pod wpływem ciepła. PERT również łatwo się wygina, a jego budowa ogranicza rozszerzalność cieplną. Bariera EVOH lub warstwa aluminiowa utrudnia przenikanie tlenu, pomagając chronić kocioł, rozdzielacz i metalowe elementy przed korozją.
Polipropylen PP-R może być ekonomicznym rozwiązaniem, jednak jest sztywniejszy niż PEX i PERT, więc do zmiany kierunku wymaga kształtek. Instalatorzy najczęściej łączą rury przez zgrzewanie polifuzyjne. Dłuższe odcinki trzeba stabilizować, na przykład warstwą włókna szklanego, albo uwzględnić w projekcie kompensację wydłużeń. Ponieważ polipropylen jest wrażliwy na promieniowanie UV, odkryte fragmenty należy osłonić. Niezależnie od rodzaju tworzywa sprawdzam dopuszczalne ciśnienie i temperaturę: nie każdy polietylen nadaje się do gorącej wody, a parametry PEX, PERT i PP zależą od produktu.
Średnicę dobieram do mocy źródła ciepła, odległości od najdalszego grzejnika i wymaganej temperatury w pomieszczeniach. W domowych instalacjach często stosuje się rury o średnicy 16–25 mm, ale to tylko orientacyjny zakres — właściwy przekrój powinien wynikać z obliczeń projektowych. Zbyt mała średnica zwiększa opory przepływu, może powodować szum i niedogrzewanie odbiorników. Z kolei przewymiarowanie podnosi koszt materiałów i zwiększa ilość wody w układzie, przez co rozległa sieć może tracić więcej ciepła. Jeśli cię to ciekawi to odkryj fascynującą podróż brudnej wody przez oczyszczalnię ścieków.
Na wybór wpływa również temperatura pracy. Przy kotle na paliwo stałe, kominku lub instalacji narażonej na gwałtowne skoki temperatury miedź i stal zapewniają wysoką odporność. Natomiast pompa ciepła zwykle pracuje w niższych temperaturach, więc dobrze dobrane PEX, PERT, PB, PP lub miedź mogą się sprawdzić. W typowej instalacji grzejnikowej woda może mieć parametry 70/50°C, co oznacza różnicę temperatur 20 K. Dlatego przepływ i średnice dopasowuję do zapotrzebowania, zamiast dobierać je na oko.
W instalacjach z tworzyw pilnuję kompensacji wydłużeń i prawidłowego mocowania. Punkty stałe oraz podpory rozmieszczone zgodnie z instrukcją producenta ograniczają niepożądane ruchy przewodów. Stosuję też otulinę, która zmniejsza straty ciepła, chroni rurę przed uszkodzeniem i pomaga utrzymać stabilną temperaturę. Rury na zewnątrz lub w nasłonecznionych miejscach zabezpieczam przed UV, a w systemach grzewczych wybieram barierę antydyfuzyjną, ograniczającą przenikanie tlenu do wody.
Uwzględniam również ryzyko korozji elektrochemicznej, która może wystąpić, gdy w jednej instalacji połączymy miedź, stal i aluminium w obecności wody. Dlatego świadomie dobieram komponenty i stosuję odpowiednie elementy przejściowe. W starszym układzie stalowym sprawdzam stan rur, ilość osadów oraz jakość wody; czasem konieczne okazują się płukanie instalacji lub inhibitor korozji. Zanim zakryję przewody, wykonuję próbę ciśnieniową — wtedy łatwiej i taniej wykryć nieszczelności niż po wykończeniu ścian i podłóg.
W typowym nowym domu najczęściej wybrałbym elastyczne rury wielowarstwowe PEX lub PERT z barierą tlenową, zwłaszcza do ogrzewania podłogowego i niskotemperaturowego źródła ciepła. Jak już tu wpadłeś to sprawdź, ile kosztuje ogrzewanie gazem. Miedź sprawdzi się tam, gdzie liczą się wysoka odporność i estetyczny, widoczny montaż, a stal — w zastosowaniach wymagających dużej wytrzymałości mechanicznej. Ostateczny wybór zawsze opieram na projekcie, parametrach producenta i jakości montażu. Dobrze dobrany materiał oraz szczelne połączenia mają większe znaczenie niż sama etykieta rury.
Ciekawostka: rury z tworzywa słabo przewodzą ciepło, więc podczas prowadzenia przewodów przez nieogrzewane pomieszczenia mogą ograniczyć straty energii — pod warunkiem że są prawidłowo dobrane i zaizolowane.
Jakie rury wybrać do ogrzewania podłogowego i dlaczego liczy się bariera tlenowa?
Poniższe wskazówki pomogą dobrać rury do ogrzewania podłogowego — z uwzględnieniem materiału, bariery tlenowej, parametrów instalacji i montażu.
- Wybierz rurę przeznaczoną do ogrzewania. Najczęściej stosuje się elastyczne rury PEX, PERT lub PB. Umożliwiają układanie długich pętli, więc ograniczają liczbę połączeń ukrytych w posadzce i zmniejszają ryzyko przecieków. PEX dobrze znosi wysoką temperaturę i ciśnienie, natomiast PERT rozszerza się pod wpływem ciepła mniej niż typowe tworzywa. Nie stosuj rur PE-LD ani PE-HD przeznaczonych do zimnej wody.
- Zwróć uwagę na barierę antydyfuzyjną. Warstwa EVOH lub aluminiowa ogranicza przenikanie tlenu przez ścianki rury do wody grzewczej. Dzięki temu pomaga chronić metalowe elementy — takie jak kocioł, pompa czy rozdzielacz — przed korozją, a także ogranicza zapowietrzanie i powstawanie osadów w układzie.
- Dopasuj rurę do projektu i źródła ciepła. Projekt powinien określać średnicę rur i rozstaw pętli na podstawie mocy źródła ciepła, długości obiegów, oporów przepływu oraz oczekiwanej temperatury w pomieszczeniach. Zbyt mała średnica może ograniczyć przepływ, a zbyt duża — podnieść koszt instalacji i zwiększyć ilość wody w układzie.
- Uwzględnij rozszerzalność cieplną i warunki pracy. Tworzywa sztuczne rozszerzają się pod wpływem temperatury, dlatego zaplanuj prowadzenie rur i ewentualną kompensację zgodnie z zaleceniami producenta. Sprawdź też, czy rura wytrzyma wymaganą temperaturę i ciśnienie robocze, które mogą zależeć od rodzaju źródła ciepła.
- Ogranicz liczbę połączeń pod posadzką. Elastyczne rury sprzedawane w kręgach ułatwiają układanie pętli bez kolanek i złączek pośrednich. Jeśli musisz wykonać połączenie, zastosuj system zalecany przez producenta i umieść je w dostępnym miejscu, aby można je było skontrolować.
- Zadbaj o izolację i prawidłowy montaż. Izolacja przewodów ogranicza niepożądane straty ciepła, a właściwe mocowanie zapobiega przesunięciu i uszkodzeniu rur podczas wykonywania posadzki. Po ułożeniu instalacji, a przed zakryciem rur, przeprowadź próbę ciśnieniową.
- Rozważ rurę wielowarstwową, gdy liczy się stabilność kształtu. Wkładka aluminiowa ogranicza rozszerzalność cieplną, pomaga zachować nadany kształt i może pełnić funkcję bariery tlenowej. Rury te są jednak mniej elastyczne niż niektóre przewody jednowarstwowe, dlatego dobierz je do projektu i sposobu montażu.
Izolacja termiczna rur: sposób na ograniczenie strat ciepła i kosztów ogrzewania
Zaizoluj rury, aby ograniczyć straty ciepła, utrzymać właściwą temperaturę czynnika i ochronić przewody przed uszkodzeniami. Oto najważniejsze decyzje i etapy prac.
- Ustal, które odcinki wymagają izolacji. Zacznij od przewodów w nieogrzewanych pomieszczeniach, piwnicach, garażach i przestrzeniach technicznych. Uwzględnij też rury ukryte w ścianach lub podłodze, jeśli projekt przewiduje ich izolowanie. Dzięki temu ograniczysz straty ciepła między źródłem a grzejnikami lub ogrzewaniem podłogowym.
- Dobierz otulinę do instalacji i warunków pracy. Sprawdź zewnętrzną średnicę rury oraz temperaturę czynnika, a następnie wybierz otulinę o odpowiedniej grubości i odporności na temperaturę. Dopasuj ją także do materiału przewodu: miedzi, stali, PEX, PERT lub PP. Izoluj również rury z tworzyw — ich niska przewodność cieplna nie eliminuje strat, zwłaszcza na długich i chłodnych odcinkach.
- Zaizoluj całą trasę, także newralgiczne miejsca. Osłoń proste odcinki, kolana, trójniki i armaturę, dopasowując elementy tak, by nie zostawiać przerw. Starannie zabezpiecz połączenia oraz przejścia przez przegrody. Ciągła, szczelna warstwa ograniczy straty ciepła i ochroni przewody przed uszkodzeniami mechanicznymi.
- Uwzględnij ruch rur i ochronę materiału. Pod wpływem temperatury rury, szczególnie te z tworzyw sztucznych, wydłużają się. Dlatego nie ściskaj ich otuliną ani nie blokuj w sposób, który uniemożliwi kompensację wydłużeń. Rozmieść punkty stałe i poprowadź przewody zgodnie z projektem. Ponadto osłoń przed słońcem odcinki tworzyw narażone na promieniowanie UV.
- Zabezpiecz instalację przed tlenem i sprawdź jej szczelność. Do rur z tworzyw wybierz system z barierą antydyfuzyjną, na przykład EVOH lub warstwą aluminium. Bariera ograniczy przenikanie tlenu do wody, a tym samym pomoże chronić metalowe elementy przed korozją. Zanim zakryjesz rury, wykonaj próbę ciśnieniową zgodnie z projektem i zaleceniami producenta.
- Dobierz specjalną izolację do przewodów zewnętrznych lub między budynkami. Na takich trasach rozważ rury preizolowane. Zależnie od systemu mogą one łączyć rurę PEX z barierą tlenową EVOH, izolację z pianki PUR, dodatkową warstwę o zamkniętych komórkach oraz ochronny płaszcz HDPE. Taka budowa ogranicza straty ciepła i wnikanie wody, a także ułatwia prowadzenie przewodów wokół zakrętów i przeszkód.
Źródła:
- https://wodaicieplo.pl/blog/porady-hydrauliczne/jakie-rury-do-centralnego-ogrzewania-beda-najlepsze-zobacz-porownanie-materialow
- https://sklep.regulus.com.pl/pl/blog/jakie-rury-do-co-wybrac-miedz-stal-czy-tworzywo-poradnik-jak-uniknac-korozji-1755504489.html
- https://bimsplus.pl/blog/jakie-rury-wybrac-do-systemu-co
- https://www.saunierduval.pl/dla-uzytkownikow/porady/praktyczne-porady/inne/jakie-rury-do-centralnego-ogrzewania-sprawdz-dostepne-rozwiazania/
- https://www.liderbudowlany.pl/artykul/materialy-budowlane/izolacje/jakie-rury-pex-do-centralnego-ogrzewania/
FAQ - Najczęstsze pytania i odpowiedzi
Jak dobrać średnicę rur do centralnego ogrzewania?Średnicę dobiera się na podstawie zapotrzebowania na ciepło w pomieszczeniach, wymaganych przepływów, długości przewodów i parametrów instalacji. Typowy zakres 16–25 mm jest jedynie orientacyjny, dlatego właściwy dobór powinien wynikać z projektu.
Jakie rury sprawdzą się w ogrzewaniu podłogowym?Najczęściej stosuje się elastyczne rury PEX, PERT lub PB, które pozwalają układać długie pętle i ograniczyć liczbę połączeń pod posadzką. Warto wybrać model przeznaczony do ogrzewania, z barierą tlenową EVOH lub warstwą aluminiową, jeśli wymaga tego projekt.
Czym różnią się rury miedziane, stalowe i z tworzywa?Miedź i stal dobrze znoszą wysokie temperatury oraz ciśnienie, ale miedź jest kosztowna, a stal może korodować. Rury z tworzywa są lekkie, odporne na korozję i łatwe w układaniu, lecz wymagają uwzględnienia rozszerzalności cieplnej oraz parametrów konkretnego produktu.
Po co stosuje się barierę tlenową w rurach CO?Bariera EVOH lub aluminiowa ogranicza przenikanie tlenu przez ścianki rur z tworzywa do wody grzewczej. Pomaga dzięki temu chronić metalowe elementy instalacji, takie jak kocioł, pompa czy grzejniki, przed korozją.
Co należy zrobić przed zakryciem rur w instalacji grzewczej?Przed zakryciem przewodów należy wykonać próbę ciśnieniową zgodnie z projektem i zaleceniami producenta, a następnie sprawdzić szczelność instalacji. Ważne jest również prawidłowe zamocowanie rur, uwzględnienie ich wydłużeń cieplnych oraz izolacja odcinków narażonych na straty ciepła.
