Dobór odpowiedniej średnicy rur miedzianych do centralnego ogrzewania ma wpływ na sprawność instalacji, równomierne rozprowadzanie ciepła i komfort użytkowania. Zbyt wąskie przewody mogą powodować hałas i ograniczać przepływ wody, a zbyt szerokie — niepotrzebnie zwiększyć koszty. W artykule wyjaśniamy, jakie czynniki uwzględnić przy wyborze rozmiaru rur oraz jak dopasować go do mocy instalacji, długości przewodów i rodzaju grzejników.
Średnicę rur dobierz na podstawie obliczonego zapotrzebowania budynku na ciepło, a nie samego metrażu. Uwzględnij izolację, powierzchnię i wysokość pomieszczeń, okna, temperaturę zasilania oraz rodzaj odbiorników. Dlatego dom o powierzchni 150 m² może wymagać innej instalacji niż równie duży, ale słabo ocieplony budynek. Im większa wymagana moc i przepływ wody, tym większego przekroju mogą potrzebować przewody główne. Zbyt wąskie rury zwiększają opory, mogą szumieć i nierównomiernie ogrzewać pomieszczenia; zbyt szerokie podnoszą koszty i zwiększają ilość wody w układzie.
W domowych instalacjach stosuje się m.in. rury o średnicach 15, 18, 22 i 28 mm. To wartości orientacyjne, zależne również od materiału i sposobu oznaczania rur. Przykładowo, przewody 15–16 mm często prowadzą do pojedynczych grzejników lub tworzą pętle ogrzewania podłogowego, 18–20 mm sprawdzają się na krótkich odcinkach rozdzielczych, a 22–28 mm — na wybranych przewodach głównych i pionach. Nie oznacza to jednak, że każdy budynek do 150 m² wymaga określonej średnicy. Trzeba też uwzględnić długość tras, liczbę kolanek i trójników, przepływ oraz straty ciśnienia.
Za małe rury dławią ogrzewanie, a za duże niepotrzebnie podnoszą koszty
W instalacji grzejnikowej przewody główne zwykle rozdzielają się na coraz mniejsze odgałęzienia. Z kolei przy ogrzewaniu podłogowym trzeba osobno sprawdzić długość i przepływ każdej pętli. Kocioł kondensacyjny często pracuje przy niższej temperaturze, np. w układzie 50/30°C lub 55/40°C, dlatego prawidłowy przepływ i regulacja mają istotne znaczenie. Długie trasy, liczne złączki i małe średnice zwiększają opory hydrauliczne, natomiast większe rury kosztują więcej i mieszczą więcej wody. Dlatego najpierw sprawdzam wymagany przepływ i układ instalacji, a nie kieruję się samym metrażem domu.
Na projekt wpływa także materiał rur. Miedź jest trwała i w prawidłowych warunkach może służyć 50–100 lat, ale wymaga starannego wykonywania połączeń oraz ostrożności przy łączeniu ze stalą ocynkowaną. Popularną alternatywą są rury wielowarstwowe z barierą antydyfuzyjną, która ogranicza przenikanie tlenu do wody grzewczej i pomaga chronić instalację przed korozją. Jak już zgłębiasz ten temat, odkryj fascynującą podróż brudnej wody przez oczyszczalnię. Ostateczne średnice ustala się na podstawie obliczeń hydraulicznych uwzględniających moc grzewczą, długości przewodów, odbiorniki i pompę. Warto zlecić je instalatorowi, aby zapewnić równomierne ogrzewanie bez niepotrzebnego przewymiarowania.

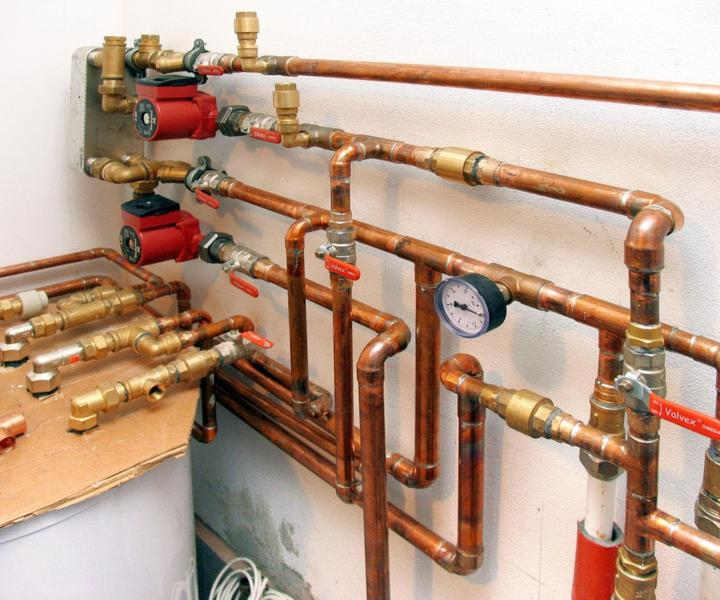

Dobór średnicy rur miedzianych w instalacji grzewczej
Dobierz średnice do przepływu, długości przewodów i rodzaju ogrzewania. Podane wymiary mają charakter orientacyjny, dlatego przed montażem zweryfikuj je obliczeniami hydraulicznymi uwzględniającymi parametry budynku.
- Określ zapotrzebowanie na ciepło i rodzaj odbiorników. Weź pod uwagę wielkość budynku, liczbę grzejników oraz rodzaj instalacji: podłogową, grzejnikową lub mieszaną. Ponieważ podłogówka zwykle pracuje przy niższej temperaturze, układ mieszany może wymagać osobnych obiegów i odpowiedniego rozdziału przepływów.
- Rozrysuj przebieg instalacji. Zmierz przewody i zaznacz kolanka, trójniki oraz odgałęzienia. Długie, kręte trasy zwiększają opory, więc na głównych magistralach może być potrzebna większa średnica. Zbyt mały przekrój grozi hałasem, niedogrzaniem odległych pomieszczeń i większym obciążeniem pompy.
- Dobierz średnice do funkcji przewodów. W domowych instalacjach często stosuje się rury 15–18 mm przy pojedynczych grzejnikach i krótkich odcinkach, około 22 mm na części pionów lub gałęzi oraz 28–32 mm na większych magistralach. Są to jednak wartości orientacyjne: o średnicy decydują wymagany przepływ, długość przewodu i straty ciśnienia, a nie sam metraż domu.
- Unikaj przewężeń i nadmiernego przewymiarowania. Zbyt wąska rura zwiększa opory przepływu, natomiast zbyt szeroka podnosi koszt instalacji i zwiększa ilość wody w układzie, przez co wydłuża jego nagrzewanie. Wybierz przekrój, który zapewni wymagany przepływ bez niepotrzebnego zwiększania średnic.
- Sprawdź warunki pracy i wybierz odpowiedni typ rur. Rury miedziane są trwałe i sprawdzają się m.in. w kotłowniach oraz instalacjach natynkowych. Dobierz rurę twardą lub półtwardą do przebiegu instalacji, a przewody narażone na straty ciepła zaizoluj. Uwzględnij także jakość wody, ponieważ bardzo miękka woda o pH poniżej 7 może sprzyjać korozji.
- Zapewnij zgodność połączeń i zweryfikuj projekt. Przy łączeniu miedzi ze stalą użyj odpowiednich elementów przejściowych, aby ograniczyć ryzyko korozji galwanicznej. Przed montażem ustal średnice na podstawie obliczeń hydraulicznych lub konsultacji z instalatorem, a po wykonaniu instalacji sprawdź jej szczelność i przepływy.
| Zastosowanie | Średnica zewnętrzna Cu [mm] | Orientacyjny przepływ / uwagi |
|---|---|---|
| Przyłącze 1 grzejnika | 15 | krótki odcinek, mały przepływ |
| Obwód podłogówki | 15–18 | długość pętli według obliczeń |
| Gałąź kilku grzejników | 18–22 | zależnie od mocy i długości |
| Pion / przewód rozdzielczy | 22–28 | większy przepływ, kontrola oporów |
| Główna magistrala | 28–35 | dobór z obliczeń hydraulicznych |
| Długie trasy, liczne kolana | następny większy wymiar | ograniczenie strat ciśnienia |
| Miedź | — | trwała; zwykle wyższy koszt materiału i montażu |
| PEX/AL/PEX | — | lekka; sprawdzić barierę antydyfuzyjną |
| Stal / PP | — | dobór według systemu i parametrów producenta |

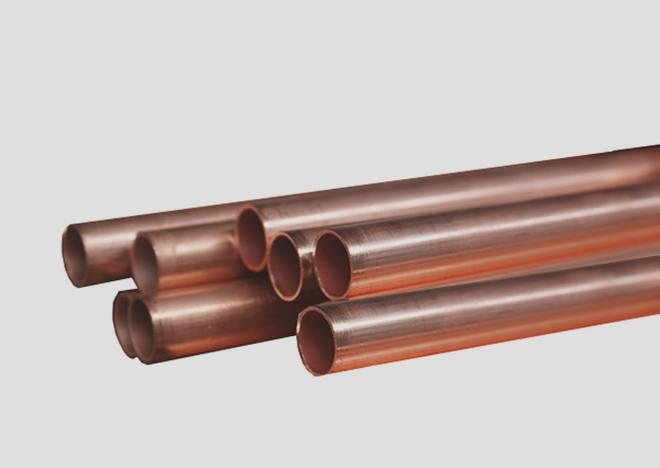

Wpływ długości instalacji i oporów przepływu na wybór rur
Długość trasy wpływa na wymaganą średnicę rur: im dłuższy przewód i więcej kolanek czy trójników, tym większe opory przepływu. Do krótkiego podejścia do grzejnika często wystarcza rura miedziana o średnicy 12 mm, natomiast główne przewody w domu mogą wymagać 22, 28 lub 35 mm — zależnie od przepływu, mocy odbiorników i układu instalacji. Nie ma jednak sztywnej reguły: nawet kilkudziesięciometrowy przewód może działać sprawnie, jeśli średnicę obliczono dla konkretnego budynku.
Zbyt wąska rura zwiększa opory, może szumieć lub gwizdać, a ponadto utrudnia równomierne ogrzanie pomieszczeń oddalonych od kotła. W efekcie pompa obiegowa pracuje intensywniej i zużywa więcej energii. Z kolei zbyt szeroki przewód kosztuje więcej i mieści więcej wody, więc instalacja może nagrzewać się wolniej. Dlatego przy doborze uwzględnij długość i przebieg tras, liczbę złączek oraz zapotrzebowanie na ciepło, a także rodzaj odbiorników: grzejniki, ogrzewanie podłogowe lub oba systemy.
Cicha i równomierna instalacja bez zbędnego wysiłku pompy
W dłuższych instalacjach główne magistrale często mają większą średnicę, którą stopniowo zmniejsza się przy odgałęzieniach. Gładkie wnętrze rur miedzianych ogranicza tarcie, ale nie eliminuje strat powodowanych przez długość przewodów i zmiany kierunku. Dlatego projekt powinien uwzględniać wymagany przepływ oraz spadek ciśnienia, aby woda docierała do każdego odbiornika bez nadmiernego obciążania pompy. Nie dobieraj rur na oko — obliczenia mogą uchronić przed późniejszymi przeróbkami.
Odpowiednio dobrane średnice pomagają utrzymać cichą i wydajną pracę instalacji grzewczej. Warto powierzyć obliczenia specjaliście, szczególnie przy modernizacji lub rozbudowie układu.
Miedź jest trwała i dobrze sprawdza się w instalacjach grzewczych, jednak prawidłowe średnice nie zastąpią starannego montażu, izolacji przewodów ani regulacji przepływów. Podczas modernizacji oceń także stan istniejących rur i oczyść układ z osadów, które ograniczają ich światło. Ostateczny dobór oprzyj na projekcie hydraulicznym, aby instalacja pracowała cicho, równomiernie ogrzewała pomieszczenia i nie obciążała niepotrzebnie pompy.
Wskazówka: przy ocenie oporów przepływu liczy się nie tylko liczba kolanek, lecz także ich kształt i wykonanie — łagodne łuki stawiają wodzie mniejszy opór niż ostre załamania.

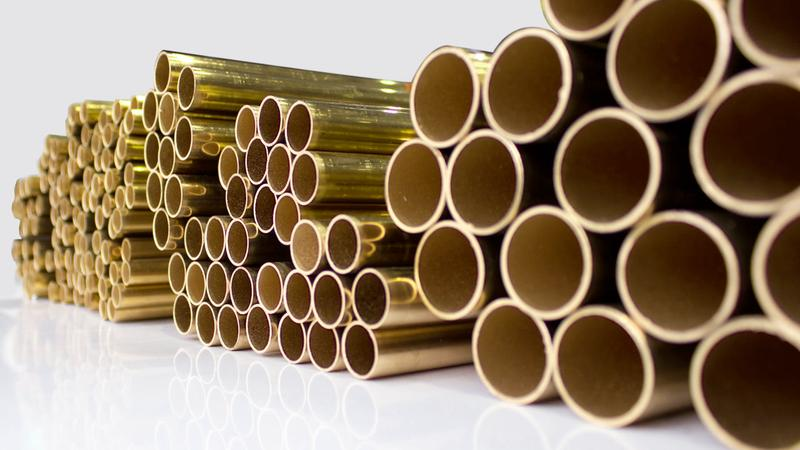

Rury miedziane a inne materiały: trwałość, koszty i zastosowanie
Dobór rur do centralnego ogrzewania zależy od materiału, średnicy, kosztów i warunków montażu. Przy modernizacji trzeba też ocenić istniejący układ oraz wymagania kotła gazowego.
- Trwałość i odporność: Miedziane rury mogą służyć od 50 do nawet 100 lat, o ile nie szkodzi im bardzo miękka woda o pH poniżej 7 ani korozja galwaniczna, która może wystąpić przy nieprawidłowym połączeniu ze stalą ocynkowaną. Miedź znosi wysoką temperaturę i promieniowanie UV. Z kolei rury wielowarstwowe z barierą antydyfuzyjną ograniczają przenikanie tlenu, a stal wymaga ochrony przed korozją.
- Koszty i montaż: Miedź i kształtki miedziane zwykle kosztują więcej, a ich montaż może wymagać lutowania lub specjalistycznego zaprasowywania. Lekkie rury wielowarstwowe często układa się szybciej, co może obniżyć koszt robocizny. Porównując budżet, uwzględnij także złączki, izolację, narzędzia i próby szczelności — sama cena metra rury nie wystarczy.
- Zastosowanie materiałów: Miedź sprawdza się w kotłowniach, przy widocznych przewodach i krótkich przyłączach, gdzie liczą się trwałość oraz estetyka. Rury wielowarstwowe dobrze pasują do nowych instalacji, posadzek i bruzd. Stal zaprasowywana nadaje się do sztywnych pionów i kotłowni, natomiast PP wymaga produktu przeznaczonego do ogrzewania, starannego zgrzewania i uwzględnienia rozszerzalności cieplnej.
- Dobór średnicy: Dopasuj średnicę do wymaganej mocy i przepływu, długości przewodów, liczby grzejników lub pętli oraz oporów na kolankach i trójnikach. W instalacjach domowych spotyka się orientacyjnie średnice od 15 do 32 mm: 15 mm może wystarczyć do podejścia pojedynczego grzejnika, a 22–32 mm — do większych pionów i magistral. To wartości poglądowe, nie zastępują więc obliczeń hydraulicznych.
- Właściwy przekrój i efektywność: Zbyt wąskie rury zwiększają opory przepływu, mogą powodować szumy i nierównomierne grzanie, a także mocniej obciążać pompę. Przewymiarowane przewody podnoszą koszty i zwiększają ilość wody, którą trzeba ogrzać. Przy kotle kondensacyjnym liczą się prawidłowy przepływ i temperatura powrotu; sama zmiana materiału rur nie zapewni oszczędności.
- Modernizacja starszego ogrzewania: Sprawne rury stalowe nie zawsze trzeba wymieniać przy montażu kotła gazowego, ale najpierw oceń ich stan, drożność i szczelność. Przed podłączeniem nowego urządzenia zwykle dokładnie przepłucz instalację, a kocioł zabezpiecz przed osadami, na przykład odpowiednim filtrem lub separatorem magnetycznym. Pamiętaj jednak, że filtr nie zastąpi czyszczenia układu.
- Bezpieczne wykonanie: Stosuj kompatybilne elementy jednego systemu, odpowiednie złączki przy łączeniu różnych metali oraz izolację tam, gdzie jest potrzebna. Szczególnej staranności wymagają ukryte połączenia, dobór średnic i próby ciśnieniowe. Projekt oraz prace przy kotle i układzie pod ciśnieniem powierz wykwalifikowanemu instalatorowi.
Dobór średnic do grzejników, ogrzewania podłogowego i głównych przewodów
Średnice rur dobiera się na podstawie strat ciepła pomieszczeń i wymaganego przepływu, a nie zasady „większa rura zawsze będzie lepsza”. Znaczenie mają moc źródła ciepła, długość tras, liczba kolan i trójników, rodzaj odbiorników oraz materiał przewodów. Zbyt mała średnica zwiększa opory, może wywoływać szum i nierównomierne grzanie; zbyt duża podnosi koszt, zwiększa ilość wody w instalacji i może wydłużyć jej rozgrzewanie. Dlatego projekt powinien uwzględniać także prędkość wody i spadek ciśnienia, a nie tylko metraż domu.
W instalacji grzejnikowej średnice dobiera się do mocy grzejników i wymaganego przepływu, a następnie zmniejsza na kolejnych odgałęzieniach. Orientacyjnie stosuje się rury miedziane o średnicy zewnętrznej 15, 22 i 28 mm: najmniejsza może służyć do podłączenia pojedynczego grzejnika, a większe — do gałęzi i pionów. W systemach wielowarstwowych popularne są wymiary 16, 20 i 26 mm, które nie odpowiadają bezpośrednio wymiarom rur miedzianych. Ostateczny wybór zależy od długości przewodów, mocy odbiorników i oporów armatury.
Podłogówka zwykle pracuje z niższą temperaturą zasilania niż ogrzewanie grzejnikowe, a ciepło oddaje dużą powierzchnią. Jej pętle wykonuje się najczęściej z rur o średnicy zewnętrznej 16 lub 17 mm; w układach wymagających innego przepływu można zastosować na przykład rury 20 mm. Projekt określa długość pętli, rozstaw rur, moc podłogi i opory hydrauliczne. Pętle łączy się z rozdzielaczem, który umożliwia regulację przepływu; warto też zadbać, by ich opory były do siebie zbliżone.
Cichy i wydajny system grzewczy zaczyna się od właściwych obliczeń
Przewody główne przenoszą przepływy dla zasilanych grzejników lub pętli podłogowych, dlatego zwykle mają większy przekrój niż podejścia do pojedynczych odbiorników. W domach stosuje się między innymi rury miedziane o średnicy zewnętrznej 22 lub 28 mm, a w większych układach — 35 mm. To przykłady, nie gotowe zalecenia. W miarę rozgałęziania instalacji przepływ maleje, więc można zmniejszać średnice kolejnych odcinków. Obliczenia powinny uwzględniać długie trasy, liczne kształtki i różnice wysokości, aby pompa zapewniała odpowiedni przepływ bez nadmiernego hałasu i zużycia energii.
Materiał rur także wpływa na projekt. Miedź jest trwała i odporna na wysoką temperaturę, ale wymaga starannego wykonania połączeń. Przy łączeniu jej z innymi metalami trzeba uwzględnić ryzyko korozji galwanicznej. Z kolei w instalacjach z tworzywa warto stosować przewody z barierą antydyfuzyjną, która ogranicza przenikanie tlenu do wody grzewczej. Niezależnie od materiału należy zadbać o jakość złączek, zaizolować odcinki w chłodnych strefach oraz przepłukać instalację i sprawdzić jej szczelność przed zabudową. Średnice dobiera się po analizie parametrów odbiorników i całej trasy — sama tabela nie zastąpi projektu hydraulicznego.
Rzetelny dobór obejmuje obliczenie zapotrzebowania na ciepło, przepływów w obiegach i strat ciśnienia, a następnie regulację instalacji po uruchomieniu. W układzie mieszanym grzejniki i podłogówka mogą wymagać oddzielnych obiegów oraz sterowania temperaturą. Nie należy przewymiarowywać wszystkich przewodów „na zapas” ani zmniejszać ich przekroju bez obliczeń. Projektant lub doświadczony instalator dopasuje średnice do budynku, pompy i źródła ciepła, aby instalacja działała cicho, równomiernie i bez niepotrzebnych strat.
Ciekawostka: średnica podawana dla rur miedzianych to zwykle średnica zewnętrzna — rura oznaczona jako 15 mm ma mniejszy przekrój wewnętrzny, a to właśnie on wpływa na przepływ wody i opory instalacji.
FAQ - Najczęściej zadawane pytania
Od czego zależy dobór średnicy rur miedzianych do centralnego ogrzewania?Średnicę dobiera się na podstawie zapotrzebowania budynku na ciepło, wymaganego przepływu, długości przewodów i rodzaju odbiorników. Trzeba też uwzględnić kolanka, trójniki, straty ciśnienia oraz parametry pompy.
Jakie średnice rur miedzianych stosuje się najczęściej w domowych instalacjach CO?Orientacyjnie spotyka się rury o średnicy zewnętrznej 15, 18, 22, 28 i 35 mm. Mniejsze mogą służyć do podejść do grzejników, a większe do pionów i magistrali, ale konkretne wymiary powinny wynikać z obliczeń hydraulicznych.
Jakie skutki ma zastosowanie rur o zbyt małej lub zbyt dużej średnicy?Zbyt wąskie przewody zwiększają opory przepływu, mogą powodować hałas i nierównomierne ogrzewanie pomieszczeń. Zbyt szerokie podnoszą koszt instalacji i zwiększają ilość wody w układzie, co może wydłużyć jego nagrzewanie.
Czy średnicę rur można dobrać wyłącznie na podstawie powierzchni domu?Nie, sam metraż nie wystarcza, ponieważ budynki o tej samej powierzchni mogą mieć różne zapotrzebowanie na ciepło. Znaczenie mają między innymi izolacja, wysokość pomieszczeń, okna, temperatura zasilania i rodzaj ogrzewania.
Jakie rury stosuje się zwykle w ogrzewaniu podłogowym?Pętle podłogówki wykonuje się najczęściej z rur o średnicy zewnętrznej 16 lub 17 mm, a w niektórych układach stosuje się także 20 mm. Ich średnicę i długość należy dobrać do wymaganego przepływu oraz oporów hydraulicznych pętli.
