Jak obliczyć długość pętli ogrzewania podłogowego? Prosty schemat i wzór

Jak obliczyć długość pętli ogrzewania podłogowego? Prosty schemat i wzór

Spis treści

  1. Gęstszy układ rur może zwiększyć ich zużycie nawet o 50%
  2. Obliczanie długości pętli ogrzewania podłogowego krok po kroku
  3. Jak doliczyć dobieg od rozdzielacza do każdej pętli?
  4. 88 metrów rury — długość, która może zmienić pracę ogrzewania
  5. Jak długość pętli wpływa na przepływ i opory hydrauliczne?
  6. Więcej obwodów, mniejsze opory i łatwiejsza regulacja ogrzewania
  7. Jak uwzględnić strefę brzegową i układ rur przy przeszkleniach?

Ilość rury najłatwiej oszacować, dzieląc ogrzewaną powierzchnię przez rozstaw przewodów. Przy rozstawie 10 cm potrzeba około 10 m rury na 1 m², przy 15 cm — około 6,7 m, a przy 20 cm — około 5 m. Są to wartości orientacyjne, ponieważ nie uwzględniają łuków ani odcinków prowadzących do rozdzielacza i z powrotem.

W skrócie:
  • Długość rury w polu oszacujesz ze wzoru: powierzchnia czynna ÷ rozstaw rur podany w metrach. Orientacyjnie potrzeba około 10 m/m² przy rozstawie 10 cm, 6,7 m/m² przy 15 cm i 5 m/m² przy 20 cm.
  • Od powierzchni pomieszczenia odejmij tylko miejsca rzeczywiście wyłączone z ogrzewania, zgodnie z projektem. Przy różnych rozstawach oblicz długość osobno dla każdej strefy i zsumuj wyniki.
  • Do każdej pętli dolicz dobieg od rozdzielacza i z powrotem: dwukrotność odległości w jedną stronę. Całkowitą długość oszacujesz wzorem: długość rur w polu + liczba pętli × 2 × odległość do pola.
  • Podziel instalację na kilka pętli, uwzględniając rozstaw, kształt pomieszczeń, długość dobiegów i liczbę sekcji rozdzielacza. Sama średnia długość pętli nie zastępuje sprawdzenia każdej trasy.
  • Limity długości są orientacyjne. Dopuszczalna długość zależy m.in. od średnicy wewnętrznej rury, przepływu i oporów hydraulicznych, dlatego powinien ją potwierdzić projekt instalacji.
  • Przed zalaniem rur jastrychem oznacz pętle, zapisz ich długości, wykonaj próbę ciśnieniową i udokumentuj przebieg instalacji.

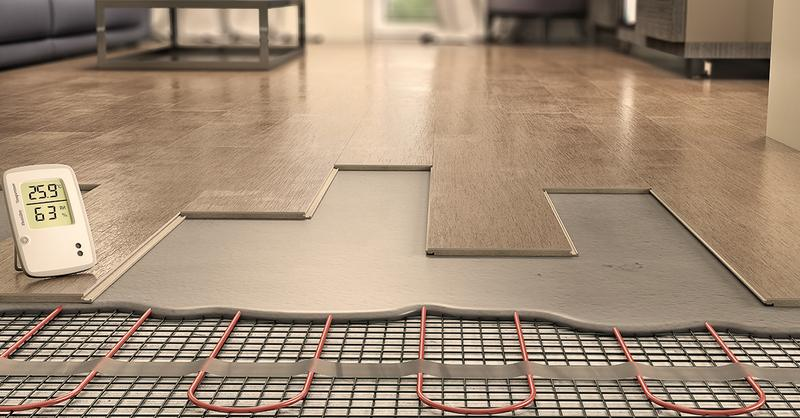

Ogrzewanie podłogowe

Najpierw ustalam powierzchnię czynną, czyli tę część podłogi, na której rzeczywiście ułożę rurę. Od metrażu pomieszczenia odejmuję elementy trwale wyłączone z ogrzewania, na przykład schody, brodzik lub stałą zabudowę, jeśli przewiduje to projekt. Dla 30 m² powierzchni czynnej i rozstawu 15 cm obliczenie wygląda tak: 30 ÷ 0,15 = 200 m rury. Z kolei przy rozstawie 10 cm potrzeba około 300 m, a przy 20 cm — około 150 m.

Następnie doliczam rezerwę na łuki i rzeczywisty przebieg instalacji, a przede wszystkim na dobiegi do rozdzielacza. Każda pętla ma osobny przewód zasilający i powrotny, dlatego odległość w jedną stronę mnożę przez 2, a potem przez liczbę pętli. Jeśli rozdzielacz znajduje się 5 m od pola, na jedną pętlę przypada około 10 m dobiegu; przy 4 pętlach będzie to 40 m. W przykładzie z 200 m rury w polu całkowite zapotrzebowanie wyniesie więc co najmniej około 240 m, jeszcze przed doliczeniem rezerwy geometrycznej.

Gęstszy układ rur może zwiększyć ich zużycie nawet o 50%

Rozstaw dobieram do projektu cieplnego, a nie tylko do wielkości pomieszczenia. W pokojach typowo stosuje się 15–20 cm, natomiast przy dużych przeszkleniach i ścianach zewnętrznych często 10–15 cm. Gęstsze ułożenie zwiększa zużycie rury: zmiana rozstawu z 15 na 10 cm oznacza około 50% więcej przewodu na tej samej powierzchni. Jednak sam gęsty układ nie gwarantuje wymaganej mocy — znaczenie mają również straty ciepła, temperatura zasilania i rodzaj okładziny.

Całkowitą długość dzielę na kilka obwodów, zamiast układać jedną bardzo długą pętlę. Jeśli mam 240 m rury i 3 pętle, średnia długość wynosi około 80 m na pętlę; przy 4 pętlach — około 60 m. To tylko wartość orientacyjna, ponieważ kształt pomieszczenia, długość dobiegów i strefy z innym rozstawem mogą różnicować długość obwodów. W salonie o powierzchni 20–30 m² często układa się 2–3 pętle, ale sam metraż nie wystarcza, by określić ich liczbę.

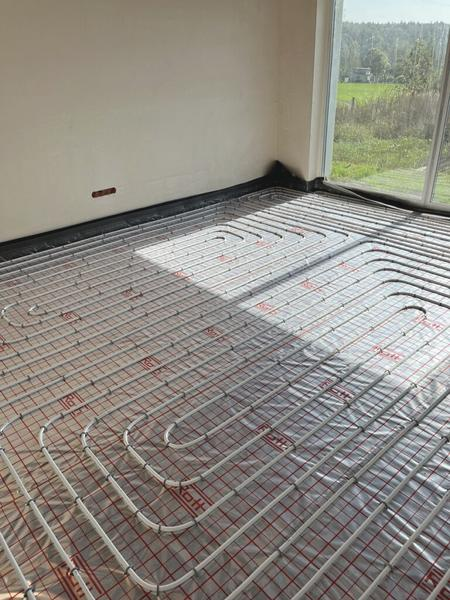

Długość pętli ogrzewania podłogowego

Przy rurze 16 × 2 mm często przyjmuje się orientacyjnie 80–100 m na pętlę, choć w niektórych układach projektowych limit może wynosić 120 m. Nie jest to jednak uniwersalna zasada: dopuszczalna długość zależy od przepływu, średnicy wewnętrznej, oporów i dopuszczalnego spadku ciśnienia. Orientacyjnie podaje się do 80 m dla rury 14 × 2 mm, do 120 m dla 16 × 2 mm i do 150 m dla 20 × 2,25 mm. Ostateczny dobór powinien potwierdzić projekt instalacji.

Przed zakupem sprawdzam osobno metraż całkowity, powierzchnię czynną, rozstaw w każdej strefie, odległość od rozdzielacza oraz planowaną liczbę pętli. Do każdej doliczam dobieg w obie strony, a następnie weryfikuję wynik pod kątem hydraulicznym. Podczas montażu oznaczam obwody, zapisuję ich długości, wykonuję próbę ciśnieniową przed przykryciem rur jastrychem i fotografuję układ. Dzięki temu mam rozsądny szacunek zużycia materiału oraz dokumentację przydatną przy regulacji i ewentualnym serwisie.

Obliczanie długości pętli ogrzewania podłogowego krok po kroku

Poniższe kroki pomogą oszacować długość rur w każdej pętli, doliczyć przewody do rozdzielacza i sprawdzić, czy wstępny podział uwzględnia zapotrzebowanie na ciepło oraz ograniczenia hydrauliczne.

  1. Ustal powierzchnię czynną. Odejmij od powierzchni pomieszczenia miejsca trwale wyłączone z ogrzewania, takie jak schody, brodzik lub stała zabudowa, jeśli projekt nie przewiduje pod nimi rur. Nie odejmuj automatycznie stałego procentu — oprzyj obliczenia na rzucie i rzeczywistym układzie wnętrza.
  2. Przyjmij rozstaw rur zgodny z projektem cieplnym. Rozstaw określa potrzebną ilość rury: orientacyjnie około 10 m na 1 m² przy rozstawie 10 cm, 6,7 m przy 15 cm i 5 m przy 20 cm. Przy oknach i ścianach zewnętrznych projekt może przewidywać gęstszą strefę brzegową. Jej powierzchnię i rozstaw wyznacz jednak na podstawie obliczeń, a nie samego metrażu.
  3. Oblicz długość rur w polu grzewczym. Przy jednakowym rozstawie zastosuj wzór Lpola ≈ Aczynna ÷ s, gdzie powierzchnię podaj w m², a rozstaw w metrach. Na przykład dla 20 m² i rozstawu 15 cm obliczenie wynosi 20 ÷ 0,15 ≈ 133 m rury. Jeśli rozstawy się różnią, oblicz długość osobno dla każdej strefy, a następnie zsumuj wyniki. Uwzględnij też łuki i rzeczywisty przebieg rur.
  4. Dolicz dobiegi osobno dla każdej pętli. Zmierz odległość od rozdzielacza do pola grzewczego. Ponieważ każda pętla obejmuje zasilanie i powrót, dodaj do jej długości około 2 × odległość w jedną stronę. Całość oszacujesz wzorem Lcałkowita ≈ Lpola + n × 2d, gdzie n oznacza liczbę pętli, a d — odległość do pola. Nie doliczaj jednego wspólnego dobiegu do wszystkich obwodów.
  5. Podziel rurę na pętle i sprawdź ich długości. Wstępną liczbę obwodów oszacuj, dzieląc długość rur w polu przez dostępną długość pętli po odjęciu dobiegów. Orientacyjny limit dla rury 16×2 mm wynosi około 80–100 m, ale zależy od średnicy wewnętrznej, przepływu i oporów instalacji. Rozdzielacz musi mieć odpowiednią liczbę sekcji. Nie łącz też niezależnych pomieszczeń ani stref wyłącznie po to, by zmniejszyć liczbę pętli.
  6. Zweryfikuj podział na rzucie i pod względem hydraulicznym. O liczbie obwodów nie decyduje sam metraż, dlatego uwzględnij kształt pomieszczenia, przeszklenia, zabudowę, dylatacje i trasę każdej pętli. Sprawdź wymagane przepływy oraz spadki ciśnienia. Podobna długość pętli zwykle ułatwia regulację, ale nie stanowi jedynego kryterium. Przed wykonaniem jastrychu przeprowadź próbę ciśnieniową instalacji i udokumentuj przebieg rur.
Obszar obliczeń Dane lub wzór Przykład liczbowy Znaczenie i uwagi
Powierzchnia czynna Aczynna = Acałkowita − Awyłączona 30 m² − 4 m² = 26 m² Uwzględnij wyłącznie pole, na którym projekt przewiduje ułożenie rur. Nie odejmuj automatycznie stałego procentu powierzchni na meble.
Długość rury w polu — jeden rozstaw Lpole ≈ Aczynna / s, gdzie s to rozstaw w metrach 26 m² / 0,15 m ≈ 173,3 m To przybliżenie nie obejmuje dobiegów, zakrętów ani zmian rozstawu. 15 cm należy wpisać jako 0,15 m.
Orientacyjne zużycie rury na 1 m² 1 / s 10 cm: ok. 10 m/m²
12,5 cm: ok. 8 m/m²
15 cm: ok. 6,7 m/m²
20 cm: ok. 5 m/m²
25 cm: ok. 4 m/m²
Wartości dotyczą uproszczonego szacunku długości w polu; nie zawierają podejść od rozdzielacza ani rezerwy geometrycznej.
Rezerwa geometryczna Lpole,szac. = Lpole × (1 + r) 173,3 m × 1,05 ≈ 182 m przy rezerwie 5% Rezerwa uwzględnia uproszczenie wzoru powierzchniowego i przebieg rur. Jej wartość należy przyjąć jawnie; nie zastępuje pomiaru trasy na rzucie.
Dobieg od rozdzielacza do pętli Ldobieg,pętli = 2 × d Odległość w jedną stronę 6 m: 2 × 6 m = 12 m na pętlę Każda pętla ma osobną rurę zasilającą i powrotną. Do długości pętli dolicza się drogę w obie strony.
Dobiegi dla kilku pętli Ldobiegi = n × 2 × d 4 pętle × 2 × 6 m = 48 m Nie dodawaj jednego wspólnego dobiegu do całej instalacji. W przykładzie 6 m oznacza odległość w jedną stronę.
Całkowita ilość rury Lcałkowita ≈ Lpole + n × 2 × d 182 m w polu + 4 × 12 m dobiegów = ok. 230 m Wynik jest szacunkiem dla całego zestawu pętli. Do dokładnego zestawienia potrzebny jest rzut z trasami i położeniem rozdzielacza.
Średnia długość jednej pętli Lśrednia ≈ Lcałkowita / n 230 m / 4 ≈ 57,5 m na pętlę Średnia nie pokazuje różnic między obwodami. Rzeczywiste długości zależą od geometrii pomieszczenia, rozstawu i trasy dobiegów.
Wstępna liczba pętli według długości n ≥ Lpole / (Llimit − 2d); wynik zaokrąglij w górę 182 m / (100 m − 12 m) = 2,07, czyli co najmniej 3 pętle według tego kryterium To wstępne kryterium geometryczne, a nie samodzielny dobór hydrauliczny. Limit powinien wynikać z projektu, przepływu, średnicy wewnętrznej i dopuszczalnego spadku ciśnienia.
Przykładowe zakresy długości — rury o różnych średnicach Orientacyjne wartości spotykane w materiałach technicznych 14 × 2 mm: do ok. 80 m
16 × 2 mm: ok. 80–120 m
20 × 2,25 mm: do ok. 150 m
Nie są to uniwersalne limity. Rzeczywistą dopuszczalną długość należy sprawdzić dla konkretnej rury, przepływu, oporów i układu.
Średnica wewnętrzna rury 16 × 2 mm Dwew. ≈ Dzew. − 2 × grubość ścianki 16 mm − 2 × 2 mm = ok. 12 mm Obliczenia hydrauliczne wymagają średnicy wewnętrznej, a nie tylko wymiaru handlowego rury.
Przepływ całkowity wynikający z mocy V̇ [l/min] ≈ Q [W] / (69,8 × ΔT [K]) 2400 W / (69,8 × 5 K) ≈ 6,9 l/min Wzór jest przybliżeniem dla wody. Q oznacza moc, a ΔT różnicę temperatury zasilania i powrotu.
Średni przepływ na pętlę V̇pętli ≈ V̇całkowity / n 6,9 l/min / 3 pętle ≈ 2,3 l/min
6,9 l/min / 4 pętle ≈ 1,7 l/min
To przykład równomiernego podziału. W projekcie przepływ zależy od mocy przypisanej do każdej pętli.
Wpływ długości na opory hydrauliczne Przy tej samej średnicy i przepływie większa długość zwykle zwiększa stratę ciśnienia Przykładowo pętla 100 m ma dłuższy odcinek oporowy niż pętla 80 m Nie można wiarygodnie wyliczyć spadku ciśnienia wyłącznie z długości. Potrzebne są m.in. przepływ, średnica wewnętrzna, temperatura medium i opory miejscowe.
Strefa brzegowa przy przeszkleniu Lpole ≈ (Agłówna / sgłówna) + (Abrzegowa / sbrzegowa) 20 m² / 0,15 m + 4 m² / 0,10 m ≈ 173,3 m rury w polu Przykład zakłada 20 m² strefy głównej z rozstawem 15 cm oraz 4 m² strefy brzegowej z rozstawem 10 cm. Powierzchnie i rozstawy powinny wynikać z projektu.
Przyrost długości przy gęstszym rozstawie Porównaj wartości 1 / s dla obu rozstawów Zmiana z 15 cm na 10 cm: ok. 6,7 do 10 m/m², czyli wzrost o ok. 50% Gęstszy rozstaw zwiększa ilość rury w danym polu, ale nie przesądza samodzielnie o wymaganej mocy ani liczbie pętli.
Układ meandrowy Rury prowadzone równoległymi odcinkami; najcieplejszy początek można skierować ku ścianie z większymi stratami Rozstaw przykładowy: 10–20 cm, zależnie od projektu Rozkład temperatury może być mniej równomierny niż w układzie spiralnym. Trasa powinna uwzględniać przeszklenia, ściany zewnętrzne i możliwości gięcia rury.
Układ spiralny (ślimakowy) Rury zasilające i powrotne prowadzi się naprzemiennie, zwykle blisko siebie Rozstaw osiowy przykładowo: 10, 15 lub 20 cm Pomaga uzyskać bardziej równomierny rozkład temperatury powierzchni. Dokładny przebieg i rozstaw zależą od rzutu oraz projektu.
Przejścia przez dylatację Trasę i zabezpieczenie rury ustal przed montażem Każde przejście przez dylatację należy oznaczyć na planie Nie prowadź trasy przez dylatacje przypadkowo. Sposób zabezpieczenia powinien być zgodny z dokumentacją systemu i projektem posadzki.
Dane potrzebne do dokładnego obliczenia Powierzchnia czynna, wyłączenia, rozstawy, wymiary stref, położenie rozdzielacza, średnica rury, moc i ΔT Przykład: 26 m² czynnej powierzchni, 15 cm rozstawu, dobieg 6 m, rura 16 × 2 mm Do weryfikacji hydraulicznej dodaj przypisany przepływ, straty ciśnienia i opory miejscowe. Szacunek z tabeli nie zastępuje projektu wykonawczego.

Jak doliczyć dobieg od rozdzielacza do każdej pętli?

Dobieg to odcinek rury łączący rozdzielacz z ogrzewanym polem. Ponieważ każda pętla ma osobne zasilanie i powrót, obliczam dobieg oddzielnie dla każdego obwodu. Mierzę trasę od rozdzielacza do początku właściwego układu rur, a następnie mnożę wynik przez dwa. Jeśli pole znajduje się 8 m od rozdzielacza, do jednej pętli doliczam 16 m rury na zasilanie i powrót.

Całkowitą długość pętli obliczam, dodając dobieg do długości rury ułożonej w podłodze. Przy czterech pętlach i odległości 8 m każda potrzebuje 16 m rury na dojście i powrót, więc łącznie dobieg wynosi 64 m. Nie doliczam jednej wspólnej trasy do sumy wszystkich obwodów: każde zasilanie i każdy powrót należą do osobnej pętli.

88 metrów rury — długość, która może zmienić pracę ogrzewania

Przykładowo, jeśli pętla w polu grzewczym ma 72 m, a rozdzielacz znajduje się 8 m od początku układu, jej całkowita długość wyniesie około 88 m. Następnie porównuję ten wynik z założeniami projektu i sprawdzam średnicę rury, wymagany przepływ oraz opory hydrauliczne. Pamiętam, że w tym poście była o tym mowa. Popularne limity, na przykład 80–100 m dla rury o wymiarach 16 × 2 mm, stanowią wskazówkę projektową, a nie uniwersalną regułę.

Na rzucie zapisuję długość trasy do pola dla każdej pętli, uwzględniając jej rzeczywisty przebieg, łuki, przejścia przez drzwi i ewentualne strefy brzegowe. Rozstaw rur, na przykład 10, 15 lub 20 cm, wpływa na ich ilość w podłodze, ale nie zmienia sposobu liczenia dobiegów. Przed zalaniem jastrychem oznaczam też obwody, zapisuję ich długości, wykonuję próbę ciśnieniową i fotografuję ułożenie rur.

Wskazówka: jeśli kilka pętli biegnie tym samym korytarzem, dobieg każdej z nich licz osobno — wspólny odcinek trasy nie oznacza jednej wspólnej rury zasilającej i powrotnej.

Jak długość pętli wpływa na przepływ i opory hydrauliczne?

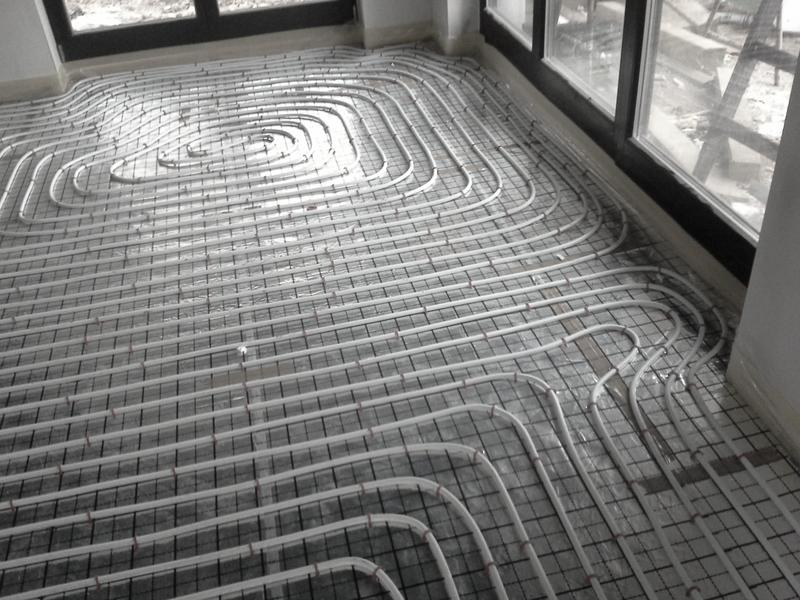

Obliczanie ilości rur

Projektując ogrzewanie podłogowe, uwzględniam długość pętli, ponieważ wpływa ona na opory przepływu. Im dłuższa rura, tym większa strata ciśnienia: woda pokonuje opór na dłuższym odcinku. Przy tej samej średnicy i przepływie wydłużenie obwodu z 80 do 120 metrów zwiększa opór liniowy mniej więcej proporcjonalnie do długości. Do tego dochodzą jednak łuki, zawory i rozdzielacz.

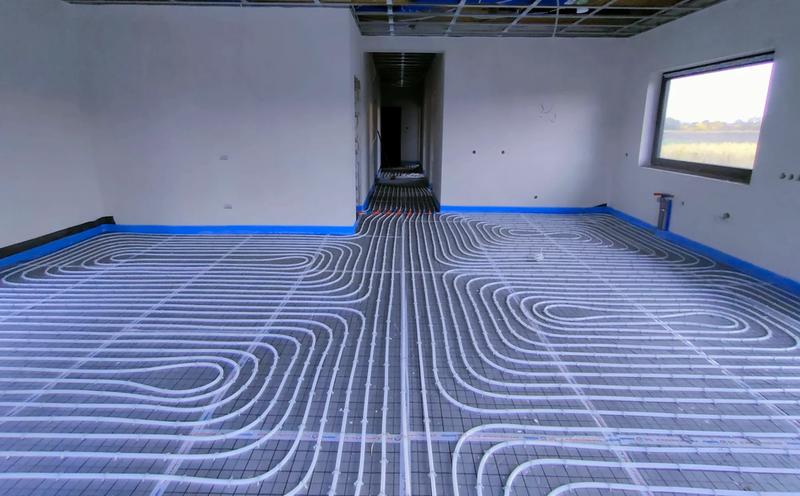

Przepływ i opory hydrauliczne

Jeśli pompa nie zapewni odpowiedniego ciśnienia, dłuższa pętla może ograniczyć przepływ. Woda będzie wtedy krążyć wolniej, a końcowa część obwodu może oddawać mniej ciepła niż początkowa. O wyniku decyduje jednak nie tylko długość, lecz także średnica wewnętrzna rury, wymagany przepływ, temperatura wody i opory miejscowe. Dlatego limity, takie jak około 80–100 metrów dla rury 16 × 2 mm, traktuję jako orientacyjne założenia projektowe, a nie sztywną regułę.

Więcej obwodów, mniejsze opory i łatwiejsza regulacja ogrzewania

Dzieląc ogrzewane pole na większą liczbę równoległych obwodów, skracam zwykle każdą pętlę i rozkładam między nie wymagany przepływ. Dzięki temu mogę zmniejszyć opór pojedynczego obwodu i ułatwić regulację na rozdzielaczu. Muszę jednak uwzględnić drogę do pola i z powrotem: jeśli rozdzielacz znajduje się 6 metrów dalej, każda pętla wymaga około 12 metrów rury na dobieg. Przy 4 obwodach daje to łącznie około 48 metrów.

Nie wyrównuję długości rur za wszelką cenę. Ważniejsze jest dopasowanie długości, przepływu i oporu do strat ciepła w pomieszczeniu oraz jego układu. Na przykład gęstszy rozstaw — 10 cm zamiast 20 cm — wymaga więcej rury na metr kwadratowy i może oznaczać konieczność dodania pętli. Dlatego przed ułożeniem instalacji sprawdzam obciążenie cieplne, średnicę rury, długość dobiegów, przepływy i spadki ciśnienia. Dopiero te dane pozwalają ocenić, czy obwody będą grzały równomiernie i czy da się je dobrze wyregulować.

Limity długości pętli są orientacyjne, a nie sztywne.

💡 Wskazówka: Przy porównywaniu pętli uwzględnij nie tylko długość rury w podłodze, ale też odcinek od rozdzielacza i z powrotem — nawet kilkanaście metrów dobiegu może zauważalnie zwiększyć opory całego obwodu.

Jak uwzględnić strefę brzegową i układ rur przy przeszkleniach?

Lista zawiera najważniejsze zasady planowania strefy brzegowej i prowadzenia rur w wodnym ogrzewaniu podłogowym przy dużych przeszkleniach.

  • Uwzględnij lokalne straty ciepła. Duże okna i drzwi tarasowe mogą zwiększać zapotrzebowanie na ciepło przy elewacji. Dlatego dobierz rozstaw rur na podstawie obliczeń dla pomieszczenia i jego stref, a nie tylko szerokości przeszklenia. W strefie brzegowej często stosuje się rozstaw około 10–15 cm, a w głębi pomieszczenia — 15–20 cm. To wartości orientacyjne, nie gotowa recepta.
  • Wyznacz strefę na rzucie. Określ jej rzeczywistą powierzchnię i położenie, uwzględniając wymiary okna, ściany zewnętrzne, stałą zabudowę oraz dostępne pole grzewcze. Nie zakładaj z góry stałej szerokości pasa ani określonego procentu powierzchni pomieszczenia. Sama gęstsza rura nie zapewni wymaganej mocy, dlatego sprawdź straty ciepła, temperaturę podłogi i opór cieplny planowanej okładziny.
  • Zaplanuj przebieg i kierunek pętli. W układzie meandrowym poprowadź początek pętli, którym płynie cieplejsza woda, wzdłuż przegrody o największych stratach, na przykład przy przeszkleniu. Układ spiralny, zwany też ślimakowym, zwykle rozkłada temperaturę w pomieszczeniu równomierniej. Wybierając schemat, uwzględnij kształt wnętrza, położenie rozdzielacza, drzwi i dylatacji.
  • Zdecyduj, czy strefa potrzebuje osobnej pętli. Nie każde przeszklenie wymaga oddzielnego obwodu. Możesz włączyć strefę do pętli obsługującej resztę pomieszczenia, jeśli pozwalają na to jej obciążenie, geometria i warunki hydrauliczne. Osobny obwód ułatwia przypisanie przepływu i regulację, gdy strefa jest duża lub ma wyraźnie inne wymagania cieplne.
  • Policz długość rur wraz z dobiegami. Każda pętla ma własne zasilanie i powrót między rozdzielaczem a ogrzewanym polem. Dlatego do długości rury w podłodze dolicz podwójną odległość do pola dla każdej pętli. Liczbę obwodów dobierz nie tylko do metrażu, lecz także do rozstawu, kształtu pomieszczenia, dobiegów i wymagań hydraulicznych.
  • Sprawdź długości i przepływy. Nie stosuj jednego limitu długości do każdej instalacji. Dopuszczalna długość obwodu zależy między innymi od średnicy wewnętrznej rury, wymaganego przepływu i dopuszczalnego spadku ciśnienia. Podobne długości pętli mogą ułatwić równoważenie, jednak przede wszystkim oblicz przepływ i opór każdego obwodu.
  • Uwzględnij dylatacje i przeszkody. Przed montażem zaplanuj trasę rur i zaznacz pola jastrychu, przejścia między pomieszczeniami, stałą zabudowę, wyspę, kominek oraz prowadnice drzwi. Rury przechodzące przez dylatacje zabezpiecz zgodnie z projektem i wytycznymi systemu. Unikaj połączeń ukrytych w warstwach podłogi.
  • Sprawdź wykonanie przed zalaniem jastrychem. Zamocuj rury zgodnie z projektem, zachowując rozstaw i zalecany promień gięcia. Oznacz każdą pętlę, przeprowadź próbę ciśnieniową przed przykryciem instalacji, a następnie udokumentuj jej przebieg zdjęciami i rysunkiem powykonawczym. Dzięki temu łatwiej przeprowadzisz późniejszą regulację, serwis i bezpieczne prace w podłodze.

Źródła:

  1. https://projekt-ogrzewania.pl/kalkulator-do-obliczania-ilosci-metrow-rury-potrzebnych-do-ogrzewania-podlogowego/
  2. https://www.instalacjebudowlane.pl/7665-23-53-jaka-jest-maksymalna-dlugosc-petli-ogrzewania-podlogowego.html
  3. https://calcy.eu/pl/kalkulator-rur-ogrzewania-podlogowego/
  4. https://projekt-ogrzewania.pl/salon-ile-petli-podlogowki/
  5. https://swatt.pl/pl/SWATT_WIEDZY/ogrzewanie/jak-prawidlowo-ukladac-rury-w-wodnym-ogrzewaniu-podlogowym
  6. https://foxhurt.pl/_blog/8-Moje_pierwsze_ogrzewanie_podlogowe_wodne_krok_po_kroku_%E2%80%93_kompletny_poradnik_od_projektu_po_uruchomienie_instalacji.html
  7. https://lazienkionline.pl/pl/blog/podlogowka-20-pytan-ktore-zadaja-klienci

FAQ - Najczęściej zadawane pytania

Jak obliczyć orientacyjną długość rury w polu grzewczym?

Podziel powierzchnię czynną przez rozstaw rur wyrażony w metrach: L ≈ A ÷ s. Dla 30 m² i rozstawu 15 cm obliczenie wynosi 30 ÷ 0,15, czyli około 200 m rury, bez dobiegów i dodatkowej rezerwy.

Jak doliczyć dobieg od rozdzielacza do pętli?

Zmierz odległość od rozdzielacza do pola grzewczego i pomnóż ją przez dwa, ponieważ każda pętla ma zasilanie oraz powrót. Przy odległości 5 m dolicz około 10 m rury na każdą pętlę.

Jak rozstaw rur wpływa na ich zużycie?

Im mniejszy rozstaw, tym więcej rury potrzeba na tę samą powierzchnię: orientacyjnie około 10 m/m² przy 10 cm, 6,7 m/m² przy 15 cm i 5 m/m² przy 20 cm. Zmiana rozstawu z 15 na 10 cm zwiększa zużycie rury o około 50%.

Jaka długość pętli jest odpowiednia dla rury 16 × 2 mm?

Orientacyjnie często przyjmuje się około 80–100 m, choć w niektórych projektach dopuszcza się do 120 m. Nie jest to uniwersalny limit — dopuszczalna długość zależy między innymi od przepływu, średnicy wewnętrznej i oporów hydraulicznych.

Dlaczego długości pętli trzeba sprawdzić pod względem hydraulicznym?

Dłuższa rura zwykle zwiększa opory przepływu, co może ograniczyć ilość wody krążącej w obwodzie i pogorszyć ogrzewanie. Przy ocenie należy uwzględnić nie tylko długość, ale też przepływ, średnicę rury, łuki i opory miejscowe; ostateczny dobór powinien potwierdzić projekt instalacji.
